新鋰航8串鋰電BMS保護板





產品簡介



本BMS產品，針對鋰電池家庭儲能應用，采用一體化集成設計，將數據采集，數據管理，故障保護，通訊交互功能集成于一體。 可廣泛用于家用、商用儲能產品，也可用于基站儲能產品。





功能特性



支持新舊電池混合并機	支持 APP 選配不同品牌 PCS 協議
動態識別自動并機（無撥碼開關）	支持選配 OTA 模塊
多機聯動開關機	支持 CAN 和 RS485 通訊
高電壓精度 (≤5mV)	支持動態 SOP
高電流精度 (≤1%@FS)	支持參數可調
4 路電池溫度檢測 (≤2℃)	支持可調過流保護
支持容性負載 60000uF	支持選配 LCD 模塊
SOC 估算功能	支持 LED 狀態指示功能
SOH 估算功能	支持選配藍牙模塊
短路保護功能	支持選配 4G 模塊

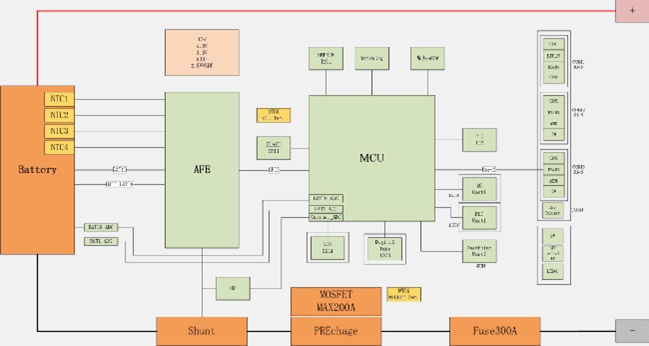

功能示意框圖







環境要求



項目	參數	單位
工作溫度	－30～80	℃
儲存溫度	－40～75	℃
工作濕度	≤95（45℃±2℃）	%RH
儲存濕度	≤95（45℃±2℃）	%RH
溫度測量	-40～125	℃
大氣壓力	70~106	kPa





基本功能參數



No./序號	Items/項目	Specifications/參數
1	電芯體系	磷酸鐵鋰/三元/鈦酸鋰
	電芯串?dāng)?shù)	8 串
2	單體電壓采集精度	±5mV
	電池總壓采集精度	±0.5%@FSR
3	電流采集精度	1%@FSR
4	電芯溫度采集通道	3 通道
5	最大持續充電電流	200A
6	最大持續放電電流	200A
7	額定放電電流	300A/3S;
8	最大放電電流	500A/1S
9	導通內阻	<1 mR
10	容性負載	MAX60000uF
11	Cooling/散熱方式	Natural cooling/自然冷卻
12	Dimension/尺寸	L*W*H=300X100X30mm(含普通散熱片)
13	安規認證	支持定制 IEC62619/CE/RCM/UL1973/CEC 等
14	通信接口	CAN2.0B*1CH； RS485*1CH；
15	Parallel connection/并聯數量	8PACKs /8 臺 PACK
16	干接點	2 通道
17	海拔	3000m
18	自耗電	工作<50mA???? 休眠<400uA





BMS 主板通過與多個配件之間的連接關系，參考下圖







安全保護







BMS應用場景
