隨著全球電力系統脫碳進程加快,風電、光伏等新能源裝機容量和用電比例不斷提高,電力系統對可靠電力支持的需求不斷增加。近年來,長期儲能開始進入公眾視線,并迅速引發了技術研究和資本投資的熱潮。
什么是長期儲能?
到目前為止,長期儲能仍然是一個新事物,全球范圍內對長期儲能還沒有統一的定義。近年來,長期儲能開始進入公眾視線,并迅速引發了技術研究和資本投資的熱潮。,美國桑迪亞國家實驗室發布的《問題簡報——長期儲能》認為,長期儲能是一種連續放電時間不少于4小時的儲能技術。
最近兩年,美國能源部將發布一份關于支持長期儲能的報告,該報告將長期儲能定義為連續放電時間不少于10小時、使用壽命為15-20年的儲能技術。越來越多的學者在期刊上發表文章,將長期儲能定義為從一天到一季的儲能技術。為了區別于目前國內正在大規模建設的2小時儲能系統,一些從業者還將4小時及以上的儲能技術歸類為長期儲能。
為什么要開發長期儲能?
對于這個問題,我們必須首先從為什么要發展儲能說起。沒有儲能的電力系統是相對不穩定的。但目前,以火電為主的電力系統仍有可靠的電力支持,因?yàn)榘葱璋l(fā)電的火電保證了電力系統的運行。然而,隨著未來二氧化碳減排政策的深入實施,高揮發性可再生能源(主要是太陽能和風能)的比例將在一定程度上增加,在沒有風和光的夜晚電力將短缺。
為了提高電力系統的可靠性,開發配套儲能勢在必行。那么,為什么要發展長期儲能呢?例如,如果水電站只調節水庫的蓄水量?jī)蓚€(gè)小時,那么后半夜仍將在黑暗中度過;即使水庫的蓄水量足夠十個小時,我們也要祈禱第二天會是晴天?;蛘吖物L(fēng),如果無風的陰天持續兩三天,我們就得準備一個更大的水庫,也就是長期儲能。當然,未來的電力系統也將擁有除風能以外的其他電源??紤]到發電的互補性,再加上適當持續時間的長期儲能,電力系統將成為一個全調節的水電站,全年無憂。
中國使用哪些長期儲能技術?
根據技術類型,長期儲能可分為機械儲能、電化學儲能、熱儲能和化學儲能。接下來,我們將介紹幾種中國常用的長期儲能技術,即抽水蓄能、液流電池、熔鹽儲能和壓縮空氣儲能。
抽水蓄能

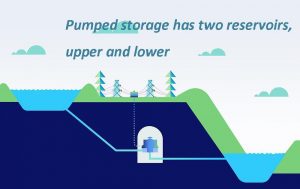

抽水蓄能有兩個水庫,上水庫和下水庫。為了儲能,水通過電能被泵送到上層水庫,電能被轉化為重力勢能;為了發電,水被釋放到下水庫以驅動渦輪機,重力勢能被轉換為電能。抽水蓄能電站建設規模大、建設周期長,但能夠?yàn)殡娏ο到y(tǒng)提供更多的能源。目前,抽水蓄能電站單機容量在30萬至40萬千瓦之間,總裝機容量為30萬至36萬千瓦,蓄水時間一般為4-10小時。
液流電池
液流電池是指將電解質和電堆分開放置,正負電解質流經電堆時發生可逆化學反應,實現電能和化學能的相互轉換。液流電池的構建周期短,通過調整電池組或電解質的容量,可以放大發電和儲能能力。液流電池目前裝機容量為10-100MW,儲能時間一般為2-6小時。
熔鹽儲熱

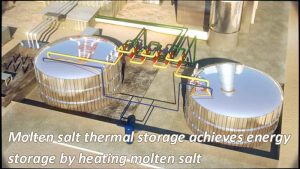

熔鹽儲熱通過加熱熔鹽來實現儲能。在能量釋放過程中,高溫熔鹽熱交換產生高溫高壓蒸汽,驅動汽輪機發電。熔鹽儲能規模大、使用壽命長,現階段主要用于CSP發電廠。目前熔鹽庫裝機容量為10-100MW,儲存時間一般為5-15小時。
壓縮空氣長期儲能
壓縮空氣的長期儲能通常使用鹽穴或容器來儲存高壓空氣。在儲能過程中,壓縮機壓縮并儲存空氣,將電能轉換為內部空氣能;在釋放能量時,高壓空氣驅動渦輪機發電,將內部空氣能量轉化為電能。壓縮空氣長期儲能電站建設周期長、安全性高,屬于機械長期儲能技術。目前,壓縮空氣儲能電站裝機容量為10-300兆瓦,儲能時間一般為4-10小時。此外,鹽穴或容器可用于儲存氫氣,以實現數周甚至數季的化學儲能。
還有哪些奇怪的長期儲能技術?
許多長期儲能的前沿技術仍處于研發和示范的早期階段,如鐵-空氣電池儲能、熱巖儲能、二氧化碳電池儲能和熔融鋁儲能等。
鐵-空氣電池的長期儲能
鐵-空氣電池是一種金屬-空氣電池,其基本原理是基于鐵的可逆氧化(生銹)。當鐵-空氣電池放電時,空氣中的氧氣會導致鐵生銹;當它充電時,在電流的作用下,鐵銹會變成鐵。這個過程唯一釋放的物質是氧氣。發明這項技術的Form Energy公司聲稱,使用電池的儲能系統可以持續100小時的放電,其成本與現有的化石燃料發電廠相當。
熱巖長期儲能

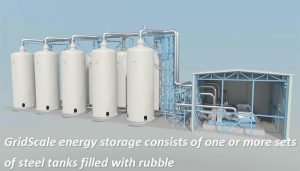

這家存儲技術公司正在研究一種將電能以熱量的形式存儲在石頭中的技術,稱為GridScale。GridScale儲能器由一組或多組裝滿碎石的鋼罐組成。碎石是被壓碎到豌豆大小的玄武巖,可以承受反復加熱。充放電是通過壓縮機和渦輪機系統完成的,該系統將熱能從裝滿冷石頭的水箱泵入裝滿熱石頭的水箱。冷罐子里的石頭會變冷,而熱罐子會變熱,溫度高達600攝氏度。
能量可以在石頭中儲存很多天,當電網需要電力時,熱能通過渦輪機從熱罐返回到冷罐,產生電力。由于能量損失低,這是一種高效的長期儲能解決方案,并且可以根據所需的儲存時間和容量選擇儲罐的數量。
二氧化碳電池的長期儲能
意大利能源巨蛋公司聲稱,其二氧化碳電池可以提供快速響應、廉價的電網級儲能。其原理類似于壓縮空氣長期儲能系統。發生器將二氧化碳?jí)嚎s成液體并儲存,并儲存壓縮氣體產生的廢熱;當它需要支撐電網時,液態二氧化碳與之前儲存的廢熱一起蒸發,以驅動第二組渦輪機。發電后,二氧化碳?xì)怏w返回安全氣囊。
據Energy Dome介紹,全尺寸二氧化碳電池的容量高達25兆瓦,可儲存100至200兆瓦時的能量,最佳充電/放電周期為4至24小時,是日常和日間循環的理想選擇;其轉換效率達到75%,電池壽命預計在25年左右,幾年內平準化成本(LCOS)可低至50-60美元/MWh。Energy Dome將其技術與壓縮空氣儲能(CAES)和液體空氣儲能器(LAES)進行了比較,得出結論認為二氧化碳電池的儲能密度是CAES的10到30倍,盡管只有LAES的三分之二,但它不需要低溫,可以在環境溫度下儲存。
熔融鋁的長期儲能

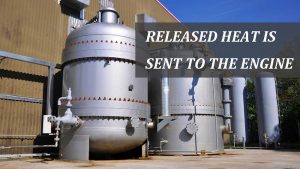

瑞典公司Azelio的實驗技術,即熔融鋁的長期儲能,已安裝在摩洛哥一個580兆瓦的太陽能發電廠(510兆瓦CSP和70兆瓦PV)。該技術使用由回收鋁合金制成的相變材料作為儲熱介質,一種方法是通過電阻加熱器將回收鋁加熱到600°C,另一種方法使用集中太陽能熱系統,利用系統產生的熱量熔化鋁合金,從而將能量?jī)?chǔ)存為熱量。當能量需要釋放時,合金冷卻并重新凝固,釋放的熱量被輸送到發動機,利用導熱油發電。溫度為65°C的廢熱也可以出售給工業用戶或當?shù)氐膮^(qū)域供暖系統。
熔融鋁長期儲能系統根據Azelio的說法,當同時使用電力和廢熱時,該過程的往返效率為90%;該技術可實現長達13小時的電力存儲,可模塊化安裝,可在炎熱或寒冷的天氣中按需提供熱量。它可在所有氣候條件下使用,系統壽命預計可達30年。
同時,該方案的規??梢詮?00千瓦擴大到100兆瓦;并且回收的鋁存儲介質可以一次又一次地重復使用,而不會隨著時間的推移而降低容量??傊絹?lái)越多的公司正在加入長期儲能技術研發和競爭的道路。然而,長期儲能的未來仍需要不斷的探索和研究。
