目前，中國電池公司的主要技術方向仍然主要圍繞繞組；圓柱形電池，如18650電池，作為一種成熟的產品形式，一直采用卷繞工藝。但從長遠來看，隨著堆疊電池技術的進步，世界上大量的動力電池公司已經開始從最初的卷繞工藝進入堆疊電池技術時代。

本文主要介紹了堆疊電池的工藝過程，并與卷繞電池的優缺點進行了比較。



堆疊電池是什么

堆疊電池是指使用層壓工藝的動力電池。這種類型的動力電池通常分為三種形式：方形電池、軟包電池和圓柱形電池。它有兩個過程，層壓就是其中之一。

1991年5月，索尼的研發團隊推出了世界上第一款商用手機鋰離子電池。這一成功極大地激發了全世界對鋰離子電池研發的熱情。一時間，鋰離子電池成為人們心目中最有前途的化學電池，甚至被認為是“最后一代電池”。1996年后，ENAX在日本成立，該公司開發了堆疊電池技術（Laminate）。

堆疊電池工藝是指將涂覆的陰極和陽極混合物層劃分成預定尺寸。隨后，依次層疊陰極-電極混合物層、隔板和陽極混合物層，然后平行層疊多個“三明治”結構層，形成可封裝的電極芯。該工藝是為棱柱電池開發的工藝，解決了卷繞結構電池中存在的一系列問題。

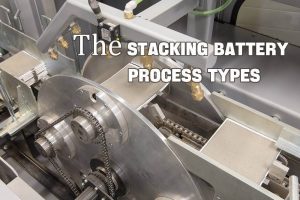

堆疊電池工藝類型

目前，堆疊電池技術主要分為四種，主要是Z形層壓、切割和堆疊、熱層壓以及軋制和堆疊。

● Z形疊片是最常見的方法，其優點是設備成本低，毛刺小，但缺點是分離器容易變形，堆疊效率低；

● 在Z形疊片的基礎上，提高了切割和堆疊的集成度。通過切片機和層壓機的集成，可以減少裝載和卸載、轉移過程，減少顛簸，降低缺陷率。這兩對具有相同的優點和缺點，都可能對分離器造成損壞。

● 切割堆垛一體機的單位成本已經略低于傳統切片機加Z形堆垛機，但使用率已降至80%左右。

● 關于一體機的數據相對較少，這是LG的專利。它主要用于3C電池的制造，而動力電池很少被使用。如果你對3C消費類鋰電池制造商感興趣，可以點擊鏈接參考。

目前，更先進的技術是熱復合層壓工藝，并且效率再次大大提高。理論效率可以達到0.125s/pcs（片和片的計量單位），但實際實現率并不理想，成本也大大增加。600-800萬元。

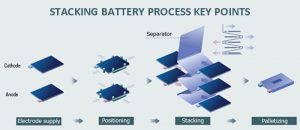

堆疊電池工藝要點

● 陽極活性材料涂層需要能夠覆蓋陰極活性材料涂層，以防止鋰沉積（鋰沉積是鋰離子電池的一種損耗條件，例如在低溫下重復充電會對電池造成損壞，降低電池的安全性，尤其是在受到外部擠壓、沖擊等時）。

● 陽極和陰極極片之間的隔板需要能夠完全分離陽極和陰極，并且它比陽極極片更長、更寬。疊層電池隔板的長度和寬度通常比負極大1-2mm。隔板的具體長度與電池結構的設計有關；

● 疊層電池要求極片和分離器堆疊的有序性高，極片和極片其他部件的裝配位置應準確，以減少空間浪費和安全隱患；

● 堆放過程中，應防止損壞極片，保持極片棱角平整，無毛刺。

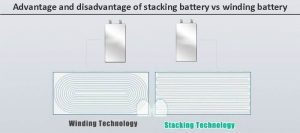

堆疊電池與卷繞電池的優缺點

除了堆疊，主流的電池技術是“卷繞”。接下來，我們將通過與卷繞工藝的比較來介紹堆疊工藝的優點和缺點。



優點

1.更高的能量密度

由于卷繞拐角處的彎曲，使用卷繞工藝的電池具有較低的空間利用率；而堆疊電池工藝可以充分利用電池空間。因此，在相同體積的電池設計下，能量密度也相應地增加。

2.結構更穩定

在電池的使用過程中，由于鋰離子的嵌入，陽極和陰極都會膨脹。對于卷繞的電池芯，由于卷繞角處內外層的內應力不一致，電池芯會發生波浪狀變形，從而導致電池界面的惡化。

如果電流分布不均勻，電池的內部結構將變得越來越不穩定，并且這個過程將加速。然而，堆疊電池工藝的電池在重復使用過程中會膨脹，但通常情況下，每層的膨脹力相似，因此界面可以保持平坦。

3.更高的安全性

極片的膨脹和收縮、隔板的拉伸等都會引起電芯的變形，確保電芯的最小變形，這也是電池安全的保證。

卷繞過程中，兩端極片發生彎曲，涂層材料會發生較大的彎曲變形；同時，彎曲處容易出現掉粉、毛刺等問題；極片和分離器承受張力，容易產生褶皺和不均勻。疊層電池受力均勻，變形小，疊層電池的安全性更高。

4.循環壽命更長

循環壽命是電池的關鍵特性之一。堆疊電池具有更多的接線片，電子傳輸距離越短，電阻越小，因此可以降低堆疊電池的內阻，并且電池產生的熱量較小。然而，繞組容易出現變形和膨脹等問題，影響電池的衰減性能。





缺點

1.設備效率低

一般動力電池的繞線效率為12PPM（每分鐘紙數，指每分鐘輸出量），方形繞線機在極片長度為6000mm時可以達到這一效率；然而，傳統Z形疊片的效率僅為4PPM，并且效率相差三倍。此外，層壓設備的占地面積比卷繞機大，進一步降低了效率。

2.設備投資高

從單個生產線的角度來看，所需的繞線機數量與每個電池單元的長度有關。一條生產線一般需要10臺繞線機，投資約3000萬元；

使用堆疊工藝，一條生產線所需的堆疊機數量與電池數量有關，一條產線的堆疊設備投資為6000萬元甚至更多。

3.缺陷率高

繞組電池易于切割，并且具有高通過率。每個電池只需要切割一次正極和負極，難度較??；然而，堆疊片材的切割很繁瑣，而且每個堆疊電池都有幾十個小塊，容易出現缺陷產品，因此單個堆疊電池容易出現橫截面等問題。

鑒于堆疊電池在能量密度和安全性方面優于卷繞電池，并且隨著堆疊技術的不斷發展，我們預計方形電池中的堆疊工藝有望在未來大規模使用。
