容量是電芯的第一屬性，而電芯容量不足也是樣品和批量生產中經常遇到的問題。本文將主要分析電芯容量不足的問題。

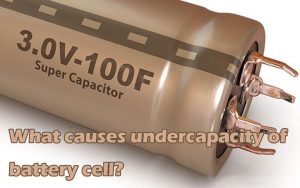

什么原因?qū)е码娦镜娜萘坎蛔悖?/p>

聽到電芯容量不足，第一反應應該是確認容量不足問題是否屬實。很簡單，首先要確認是否是電容工藝設置錯誤，如放電電流大，用充電器充電時間短。如果電容器的步進設置沒有問題，則需要在更換測試點后對電池進行分割。當然，對于大批量生產甚至是樣品來說，因分容柜誤差造成容量不足的概率是很低的，一般電池真的有問題。

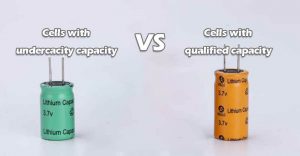

如果復測后容量仍然偏低，可以確認容量不足的問題確實存在。在確認電芯存在容量不足后，還需要進一步確認容量不足的頻率和嚴重程度，從整體上掌握容量不足的實際情況。樣品往往是一批一批的，但生產模式卻有 “該模式一直產能不足 “和 “該模式偶爾產能不足 “這兩種情況。對于前者，分析時應以設計、選材角度和批量生產為切入點和優先方向。

對于后者，應以生產線運行和工藝變革為優先對象。在確認頻率后，還要確認相對不重要的嚴重性，即電芯產能不足的比例和產能低于要求值的比例。對嚴重性的確認更多的是為可能放寬產能規格和確定庫存不足提供依據，對問題本身的分析不如對頻率的確認重要，但仍然是必不可少的。





在整體上掌握了容量不足的實際情況后，就要開始分析了。對于遇到過同樣問題的高水平專家來說，拆掉3塊電芯應該可以大致判斷出電芯容量不足的實際原因。但對于普通人來說，需要采取更系統的方法。在進行系統分析之前，可以把之前重新測量過的、充滿電的電芯拆開，看一下接口。

如果沒有問題，很可能是因?yàn)殛帢O涂層太輕或設計余量不足。如果界面有問題，可能是工藝或設計上的問題。首先，你需要至少8顆容量不足的電芯+8顆容量合格的電芯。然后將容量不足的電芯隨機分為兩組，即容量不足的A組和容量不足的B組，將合格的電芯隨機分為兩組，即合格的A組和合格的B組。

然后將兩組A組電芯放電至約3.0V的靜態電壓。然后拆卸容量不足和合格的電芯，在85℃以上的溫度下真空烘烤陰極電極片24小時，然后稱量容量不足的陰極電極片和合格的陰極電極。如果容量不足的電極片的重量明顯低于合格的陰極電極片或低于工藝范圍，基本可以判斷電芯容量不足是由陰極電極片的輕度涂層造成的。

首先，雖然陰極電極的第一個不可逆鋰源會使陰極電極損失一點重量，但總的不可逆鋰源的重量只占陰極電極鋰源的5%左右，占陰極電極片的重量不到0.5%。陰極電極光源造成的不可逆鋰源不會低于極片總重量的1%。

電解液在烘烤過程中不能完全干燥，但相對于極片的重量，實際殘留部分的重量是有限的。總的來說，與線圈前電極板的實際重量相比，陰極電極烘烤后的稱重極板的重量誤差不超過2%。此外，還有一個容量合格的陰極電極重量和容量不足的電極板重量相對比。





其次，同樣的方法不適合用于陽極電極，因?yàn)殛?yáng)極電極會增加很多重量，但我們可以在實驗后給出陽極電極的增重比例，然后反推陽極電極片的重量，判斷電芯的容量不足是否是陽極電極過剩造成的。

如果確認是陰極電極過輕的原因是容量不足，那就很幸運了，但事實上，這種幸運的概率往往只是個案。在這種情況下，就要看對容量不足的B組和合格的B組的分析了。B組電芯需要充分充電，然后拆開，比較陽極接口的差異。放電容量低相當于充電容量低，相當于陽極充分充電的界面會出現異常。

其實在大多數情況下，只要出現容量不足的情況，無論電芯是容量不足還是合格，接口都會出現類似的異常，只是程度不同而已。在記錄電芯的接口情況時，也需要同時記錄相應電芯的實際容量。最后，大體上類似于這樣的結論：容量不足、程度較高的電芯的界面異常情況比較嚴重。

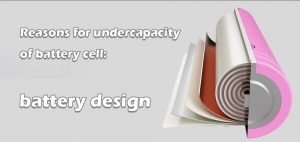

電芯容量不足的原因：電芯設計

容量不足的原因可以分為兩個方向：電芯的設計和工藝。材料的匹配，特別是陽極電極和電解液的匹配，對電芯容量的影響特別大。對于一個新的陽極電極或新的電解液，如果重復測試發現每次電芯都會析出鋰，出現容量不足的情況，很有可能是材料本身不匹配。

不匹配的原因可能是在形成過程中形成的SEI膜不夠密實、太厚或不穩定，也可能是電解質中的PC從石墨層上剝離。也不排除自身設計的表面密度過大，導致電池片無法適應高速充放電的情況。

分離劑也是可能導致容量不足的一個因素。對于使用單層PP低成本隔膜，手繞電芯隔膜在每層中間位置的縱向上會有皺褶，負極不能完全插入皺褶處而影響電芯容量。





容量比、充電截止電流、充放電率、電解液的類型都會影響陰極電極的性能。如果為了達到目標容量而人為地提高陰極電極的設計值，就相當于設計容量不足。電芯的界面沒有問題，整個工藝數據也沒有問題，但電芯的容量不足。因此，新材料必須注意評價陰極電極的準確性能。

不是同一個陰極電極與任何一個陽極電極和電解液相匹配時都有相同的性能。過量的陽極電極也會在一定程度上影響陰極電極的性能，進而影響電芯的容量。在沒有鋰沉淀的情況下，繼續在過剩陽極電極的下限增加陽極電極，陰極電極的性能將增加約1%至2%。

當然，即使增加了，設計容量輸出越大越好，過剩陽極電極還是只要保證鋰不能析出即可。當陽極電極的過剩量過高時，陰極電極的克重性能又會下降，因?yàn)樾枰嗟牟豢赡驿噥?lái)形成。當然，這種情況發生的概率幾乎是不存在的。

當液體注入量低時，相應的液體保留量也會減少。當電芯的液體保留量過小時，鋰離子在陰陽電極中的插層和脫層效果就會受到影響，從而導致容量低。雖然減少注液量后，成本和工藝的壓力會降低，但減少注液量的前提必須是不影響電池的性能。

當然，減少注液量只會增加電芯內液體滯留不足而導致電芯容量不足的概率，并非必然的結果。同時，模型越難吸液，多余的電解液就應該越多，這樣才能保證電解液滲透時與極片更好地接觸。

當電芯的保液能力不足時，陰陽極片會相對干燥，陽極電極上會出現一層薄薄的鋰沉積。這一點可以作為保液能力差引起的低容量的因素之一。



電芯產能不足的分析：電芯制造工藝

如果設計經驗或過去的批次已經確定，設計不會導致容量不足，那么工藝?yán)饩秃苤档脩岩闪恕ｊ帢O或陽極電極的光涂層可以直接導致電芯容量不足。當陰極電極的涂層較淺時，完全充電的電芯界面不會出現異常。這時，有必要通過烘烤測量陰極電極片的重量來確定問題所在。





陽極片作為鋰離子的接受體，它所能提供的鋰插層位點的數量必須大于陰極片提供的鋰源數量，否則多余的鋰就會在陽極片的表面析出，從而形成一層相對均勻的鋰沉淀。

如上所述，由于陽極板的重量不能直接去除極板的烘烤重量，所以一是可以另做實驗，找出陽極板的增重比例，通過包芯重量去除陽極板的烘烤重量，二是可以比較容量不足的合格電池或三元鋰電池，不分析鋰電池電芯芯的陽極重量。

如果合格電芯的陽極電極相對重量較重，同時陽極電極析出的鋰層較薄，陽極電極不足的可能性很大。另外，在陰極電極或陽極電極的陰陽兩面涂抹也會造成容量不足，其中陽極電極主要是一面涂光，因?yàn)榧词龟帢O電極涂得很重，雖然克重性能會下降，但總?cè)萘坎粫?huì)下降。

相反，它甚至可能增加。如果陽極電極工藝是錯位鍍膜，直接比較烘烤后單雙側的相對重量比，只要數據類似，A側比B側鍍膜輕6%，問題就基本可以斷定。當然，如果產能不足的問題非常嚴重，還需要進一步扭轉A/B面的實際面積密度。

軋制會破壞材料的結構，反過來影響產能。材料之所以具有容量、電壓等性能，其分子或原子結構是根本原因。當陰極電極的軋制密度超過技術值時，電池拆開后陰極電極片會非常光亮。

如果陰極電極的密度過大，繞組后陰極電極片就容易斷裂，也會造成產能不足。但是，由于陰極電極壓緊會使極片一折就斷，而陰極電極滾動本身需要很大的壓力，所以陰極電極壓緊的頻率會比陽極電極壓緊的頻率低很多。

當陽極電極被壓死后，陽極電極表面會形成條狀或塊狀的鋰析出物，電芯的保液性會大大降低。當壓實度進一步加大時，鋰析出的體積面積增加，鋰析出量也增加，電芯表面的兩種顏色的鉑金明顯而干燥。

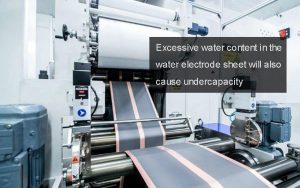

含水量過高也會造成電芯容量不足。當電池注入前，水電極片的含水量超過標準，手套箱的露點不合格，電解液的含水量超過標準，第二次脫氣密封引入水分時，電芯可能出現容量不足。

電芯形成時需要微量的水分，但當水分超過一定值時，多余的水分會破壞SEI膜，消耗電解液中的鋰鹽，從而降低電芯的容量。含水量過高的電芯在充滿電和負電時，呈小塊的黑褐色。



結論

分析電芯的容量不足，如果有把握可以拆掉幾個外觀不好的電芯就可以基本確認問題，如果容量不足造成體積損失需要詳細報告，或者容量不足的原因是以前從未見過的，需要堅定不移地從收集工藝數據、比較容量不足和合格電芯、改進方案進行詳細分析。
