相關背景



所有使用無機固態電解質的固態電池由于其潛在的高能量密度和出色的安全性，一直是下一代儲能裝置的焦點，你可以從前面提到的鋰離子電池的能量密度中了解相關信息。這一領域的最新進展主要是基于材料的進步，如發現了具有高離子導電性的固態電解質和改善電極的界面穩定性。

然而，使用非彈性SE會導致嚴重的電化學-機械故障，如陰極活性材料（CAM）瓦解、CAM/SE接觸損失。以及循環過程中的應力積累，Li+和e-的傳輸途徑也會惡化。

固態電解質的機械性能是開發實用的全固態電池（ASSB）的關鍵因素，因為它們影響固態電解質和活性材料之間的有效接觸面積，進而影響電極的制造方法。

例如，”脆性 “氧化物固態電解質的應用非常復雜，因為如果沒有液體或聚合物電解質的幫助，它們無法與CAMs進行良好的離子接觸。相反，通過采用塑料固態電解質（即硫化物和聚合物），可以制造出具有高質量負荷的厚復合電極，提供與LE對應物相當?shù)母叱跏济娣e容量。然而，無機固體的固有特性，即外部應力的轉移和吸收，對ASSB的性能有重要的電化學-機械影響。

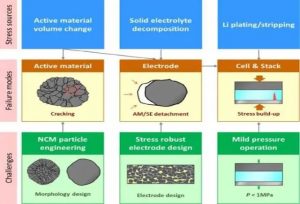

圖1. 壓力源的分類，可能的化學機械故障模式，以及對ASSB的挑戰。

顯然，由于固態電解質和孔隙在電池中的不規則分布，ASSB的實際行為比我們在這里討論的更復雜。

ASSB的主要壓力因素是循環時活性材料的體積變化。首先，這在CAM顆粒內產生內部微裂縫。這些微裂縫的積累最終導致了 “CAM顆粒的解體”。



即使在幾十兆帕（MPa）的高外部壓力下，內部裂紋也不會被SE吸收。這與LIB形成了鮮明的對比，在LIB中，LEs會滲透到裂縫中，并且在循環時，活性接觸面積會增加。其次，活性材料的反復體積膨脹/收縮不容易被SE的變形所容納，這導致了SE與活性材料的 “脫離”，因此CAM/SE的有效接觸面積減少。

此外，在最近的一項研究中，對初始充電階段的仔細觀察表明，固態電解質的氧化還原反應在復合電極中誘發了局部應力。這兩個壓力源，即活性材料和固態電解質，共同導致了復合電極的電化學-機械故障。



電池對固態電解質的要求

對于先進的ASSB技術，固態電解質應滿足多種要求，包括高離子傳導率、寬的電化學穩定性窗口、對環境空氣的化學穩定性、熱穩定性和機械性能。

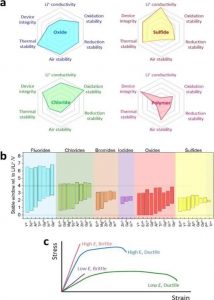

圖2. (a) 針對ASSB應用要求的各種SE化合物的比較。(b) 無機固態電解質的電化學穩定性窗口的比較。上限和下限電位是通過DFT計算估計的。(c) 脆性和韌性材料的典型應力-應變曲線。

圖中比較了四種主要固態電解質的性能特點：氧化物、硫化物、氯化物和聚合物電解質。其中，與LEs相當?shù)母唠x子傳導性是室溫下可操作的ASSB的先決條件。

氧化物SE在室溫下表現出適度的離子傳導性，約為10-6-10-3 S cm-1。固體聚合物電解質（SPE），其中鋰鹽被溶解到聚合物基體中，顯示出非常低的離子傳導性（室溫下10-8-10-7 S cm-1）。



在SPE中加入氧化物陶瓷以形成復合聚合物電解質（CPEs）可以顯著提高離子導電性，這可以歸因于聚合物域的結晶度降低、界面?zhèn)鲗约把趸锕虘B(tài)電解質的貢獻。

然而，它們的最大離子電導率比LEs低兩個數量級（～10-2 S cm-1）。相比之下，最近對硫化物和鹵化物固態電解質的搜索產生了高離子電導率，分別達到了10-2和10-3 S cm-1左右的最大值。

SE在潮濕條件下的化學穩定性對于可靠和具有成本效益的電池生產非常重要。盡管氧化物固態電解質不受完全水解的影響，但其表面退化嚴重阻礙了Li+的界面轉移。硫化物SE對濕度高度敏感并產生有毒的H2S氣體。



ASSB的可行工作電壓受制于SE的電化學穩定性?；诰垩趸蚁≒EO）的SPE在4.0V時開始被氧化（相對于Li/Li+），這導致在與4V級CAM（如LiCoO2）結合時產生高的界面電阻。

通過引入表面涂層，如Li3PO4、Al2O3和poly(ethylcyanoacrlate)(PECA)，這種界面退化問題得到了解決。據預測，無機材料的電化學氧化穩定性是由陰離子種類決定的，表明陰離子是氧化分解的中心（圖2b）。

從電壓上限來看，內在的電化學氧化穩定性的順序是：氟化物>氯化物>溴化物?氧化物>硫化物?碘化物。硫化物固態電解質顯示出非常窄的穩定性極限，約為2.5V（與Li/Li+相比）。氧化物的氧化穩定性主要受金屬離子的影響。



重要的是，預測氯化物SE穩定到4.3V（相對于Li/Li+），這使得4V級層狀氧化物CAM上的保護層不存在。值得注意的是，氟化物表現出特別高的氧化穩定性（>6V vs. Li/Li+），這被其低離子傳導性所抵消。

這是由于F-的小離子尺寸和高電負性（以及因此低極化）造成的。重要的是，SE的電化學分解已被廣泛研究，在界面上形成電阻分解產物，這解釋了實際的電化學窗口。



固態電解質的機械性能



一般來說，氧化物和聚合物固態電解質分別被認為是脆性和韌性材料。脆性材料往往具有較高的彈性模量（E），但也有少數例外，如釔穩定氧化鋯的脆性到韌性的轉變，以及仍然脆性的陶瓷氣溶膠的低彈性模量。此外，彈性模量和延展性在很大程度上受到晶粒尺寸、孔隙率和位錯分布的影響。

當施加相同的機械應力時，脆性材料比韌性材料顯示出較少的尺寸變化。當超過彈性應變極限時，脆性材料會發生短暫的塑性變形，然后發生斷裂。相比之下，延性材料的尺寸通過塑性變形發生變化。

圖2c中顯示了不同材料的代表性應變-應力曲線。剪切模量（G）和體模量（K）分別代表了材料對剪切變形和靜水壓縮的抵抗力。

泊松比（ν）是橫向和軸向應變的比率，也是描述材料可壓縮性的一個重要參數（即ν=0表示完全可壓縮的材料，ν=0.5表示不可壓縮的材料）。



主要無機固態電解質的機械參數列于表1。與其他化合物相比，氧化物是很脆的。然而，例外的是，幾種玻璃氧化物固態電解質可以通過冷壓變形，與CAM形成二維（2D）接觸（90Li3BO3-10Li2SO4：1.0 × 10-5 S cm-1和42Li2SO4-28Li2CO3-30LiI：5.9 × 10-6 S cm-1/25℃）。

由于其低彈性模量值，硫化物SE被認為是最具延展性的無機固態電解質之一（例如，β-Li3PS4：29.5 GPa，75Li2S-25P2S5：23 GPa，Li7P3S11：21.9 GPa，Li6PS5Cl：22.1 GPa）。

特別是，已知玻璃形態的硫化物固態電解質比結晶形態的電解質更容易變形。Li2S-25P2S5玻璃在容納較軟的I-和Br-離子時變得較軟。這是因為較大的陰離子的加入降低了離子堆積密度，增加了晶格極化率。



新興的鹵化物固態電解質是另一類延展性的固態電解質。最近的DFT計算表明，氯化物固態電解質的變形性比硫化物要小，但溴化物固態電解質顯示出相當?shù)淖冃涡浴?/p>

ASSB電池的制造方案高度依賴于SE的機械性能。層狀NCM或Li[Ni,Co,Al]O2（NCA）是ASSBs不可缺少的CAM。因為它們是脆性的氧化物，氧化物固態電解質不能通過簡單的壓制方法與它們形成二維接觸。

此外，熱燒結過程是有問題的，因為它會引起不必要的界面副反應。集成氧化物固態電解質的最傳統的方法是制造薄膜ASSB，這對于針對大規模應用（如電動汽車）的大規模生產是困難的。



使用氧化物固態電解質定制ASSB的另一種常見做法是使用LEs和/或聚合物電解質進行混合。相比之下，硫化物固態電解質的可變形機械性能（5 < E < 12 GPa）使其可以通過冷壓方法輕松地集成到ASSB的組裝中，鹵化物和氫化物固態電解質也是如此。

機械性能也影響到陶瓷的尺寸可控性。Ceder及其同事提出了一個定量模型來確定CAM與SE的有效粒度比。他們建議，SE的顆粒大小應足夠小，以充分利用容量。例如，當CAM與SE的重量比為75：25時，CAM與SE的粒徑比估計為2.1，CAM的利用率為98%。盡管如此，為了建立電子通路和減少CAM顆粒內部的擴散長度，也需要更小的CAM顆粒尺寸。

Janek和同事報告說，平均粒徑（D50）為4.0μm的LiNi0.6Co0.2Mn0.2顆粒的性能優于那些具有較大D50的顆粒（15.6和8.3μm），這表明SE的最佳顆粒尺寸小于1.9μm。隨著更高的能量密度需要更高的CAM-重量比，它將進一步減小。脆性 “氧化物 “的顆粒尺寸可以通過簡單的機械粉碎，如球磨和噴射研磨，減少到100納米以下。



然而，到目前為止，D50<1微米的粉碎的硫化物固態電解質是罕見的。氧化物和硫化物固態電解質之間顆粒大小的這種巨大差異與它們對粉碎過程中發生的機械碰撞的不同反應有關，并反映了氧化物和硫化物分別經歷了脆性和韌性斷裂的事實。應該注意的是，大多數具有高離子傳導性的硫化物固態電解質（例如，在25℃時>1 mS cm-1）可以在足夠高的溫度下合成，以誘導顆粒生長（>450℃）。因此，考慮到SE的延展性，非常有必要開發一種可擴展的顆粒尺寸縮小方法。



最近，Janek及其同事證明了硫化物固態電解質（β-Li3PS4和Li6PS5Cl）的延展性受到結晶度的影響，導致不同的循環性能。
同樣，具有改進的成型性的Li2S-P2S5-LiI玻璃在用于硅復合電極時表現出比Li2S-P2S5玻璃更好的循環保持性。
SE的脆性隨著結晶度的增加而增加。Monroe和Newman提出，當SE層的剪切模量高于8.5GPa時，由于SE|Li界面的粗化而導致的樹枝狀Li生長可以被抑制。

總的來說，無機固態電解質的機械性能影響著ASSBs的制造方法、固態電解質的粒度可控性以及ASSBs在循環過程中的電化學-機械行為。



結論和展望



綜上所述，以無機固態電解質的使用為重點，對固態電解質的機械性能、ASSBs中的內應力產生來源及其對ASSBs各部件的電機械影響進行了分層次的回顧。

盡管硫化物或鹵化物固態電解質具有延展性，但它們的非彈性不能完全順應內應力的演變，導致一些電化學-機械故障，如CAM/SE的脫離、CAM初級顆粒的隔離和對堆積壓力的挑戰 ，這些故障比本文討論的要復雜得多。

除了材料工程之外，還討論了外部和內部應力之間的相互作用以及溫和壓力操作的挑戰。



我們提出尋找具有更多機械順應性的新型CAMs和電極工程，如粘合劑/碳的優化，作為未來研究的一個重要課題。

這樣的解決方案可以為復合電極賦予彈性機械性能，并減輕電化學機械故障。除了等靜壓技術，使用無機SE的ASSB的可行的大規模制造方法對于商業化也是至關重要的，其中電極和分離器的機械性能是重要參數。

總的來說，盡管最近在ASSBs的SE材料、保護層和電極優化方面取得了一些成就，但了解ASSBs的電機械行為和在現實的操作條件下實現最先進的ASSB性能將是一項艱巨的任務和挑戰。但是已經有一些電池制造商在制造固態電池，你可以閱讀十大固態電池公司來了解更多。
