四種類型的鋰離子汽車電池應用

鋰離子汽車電池——鋰離子電池在汽車領域的應用主要分為四類：①微型混合動力電動汽車（uHEV）；②混合動力電動汽車；③插電式混合動力電動汽車（PHEV）；④純電動汽車，包括增程電動汽車或燃料電池電動汽車。



微型混合動力電動汽車

混合動力電動汽車

近年來，由于二氧化碳的減少和燃油經濟性標準，微型混合動力汽車的銷量大幅增長，歐洲50%以上的新車都采用了與微型混合動力相關的技術。微型混合動力電動汽車基本上是外部12V和48V系統。大多數12V系統都是基于鉛酸電池，但正在逐漸轉向鋰離子汽車電池，大多數蒸汽設計為250Wh。在這些應用中，當電池除了停止和啟動之外沒有其他功能時，48-v鋰離子汽車電池系統可以有更多的功能，主要是在500wh和1000Wh。

48V和12v鋰離子電池系統的區別在于，48V微型混合動力電動汽車具有捕獲再生制動、提供動力以及提供空調壓縮機和輔助系統所需的能量。

微型混合動力車沒有系統的標準，設計師根據車輛特性或鉛酸電池尺寸設計鋰離子汽車電池組。江森自控使用現成的標準48V電池作為汽車的啟停電池。該公司尚未公布其汽車電池系統的數據，但根據電池工藝，推測13個串聯和并聯的電池是PL6P或PL27P，能量分別為288 Wh（48.1V和6Ah）和1.3 kWh（48.1V和27Ah）。





梅賽德斯-奔馳系列汽車采用12V系統，鉛酸電池作為電源。在歐洲，該系列使用類似的系統，包括B、C、CLA、CLS、E、G、GL、GLA、GLK.M、S、SLA.SLK和SLS AMG。



插電式混合動力電動汽車和增程電動汽車

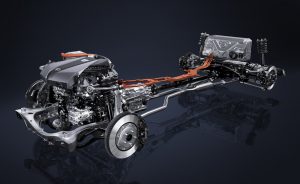

鋰離子汽車電池也廣泛應用于混合動力電動汽車中?；旌蟿恿ζ嚪譃閮煞N類型：輕型混合動力汽車和強混合動力汽車。輕型混合動力電動汽車蓄電池電壓較低，一般為110~250V；強混合動力電動汽車的電池電壓為330-350V。這兩種混合動力汽車在第一代中都使用了鎳金屬氫化物電池，但正在逐漸向鋰離子汽車電池發展。

通用汽車于2010年推出雪佛蘭邁銳寶，由Cobasys制造的鎳氫電池供電，安裝在汽車后備箱，采用36伏空氣冷卻技術。在第二代中，通用電氣用鋰離子汽車電池取代了nimH電池，將系統電壓提高到110 V，并提供了一些新功能，包括加速和增強的捕獲再生制動功能。

強勁的混合動力電動汽車最好的例子是豐田普銳斯，它是當前市場上最受歡迎和最占主導地位的混合動力汽車。普銳斯僅由鎳金屬氫化物電池供電，只有普銳斯插電式混合動力車使用鋰離子汽車電池。普銳斯鎳氫電池由168個6.5 Ah電池組成，組裝成28個模塊，提供201 V電壓和1.3 KWH能量。豐田的汽車使用空氣冷卻系統，通過內置風扇將空氣吸入電池組，并在另一端排出。

普銳斯混合動力車的電池重42公斤，安裝在后座下面。表中比較了不同普銳斯混合動力電動汽車的電池。表中顯示了該設計如何通過將電池數量從第一代模塊的240個減少到第四代模塊的168個，將電壓從288 V減少到200 V。此外，豐田從第二代開始就將圓柱形電池更換為方形電池，并一直保持到今天。隨著這項技術的成功，豐田將其命名為“混合動力共驅”，目前已推廣到其他電動汽車和品牌。



接下來我們將討論插電式混合動力汽車。盡管插電式混合動力車通常被認為是純電動汽車的過渡形式，但我個人認為它們?nèi)匀环浅Ｖ匾?。在插電式混合動力電動汽車中，?nèi)燃機和電池同時安裝，電池能量一般為7-16kwh。缺點是它包含兩個動力系統，一個鋰離子汽車電池系統和一個內燃機。





這項技術的基本原理是電池及其動力系統提供16-64公里的全電動驅動。當電池能量耗盡時，內燃機將開始工作并繼續提供動力。此時，插電式混合動力汽車既不是純內燃機，也不是純電動汽車，就像傳統的混合動力汽車一樣。這也提高了燃油經濟性，并為燃油車提供了相當?shù)睦m(xù)航里程。



不同的鋰離子電池公司對插電式混合動力車的電池功率和續航里程有不同的想法。一些研究得出結論，大約80%的美國司機每天上下班的路程不到64公里，這就是為什么插電式混合動力車的續航里程一直在增加到64公里以下。豐田通常提供約16公里的較短電動行駛里程；通用汽車設計的電動行駛里程約為64公里；福特選擇了20公里的電動續航里程。用戶可以根據平均每日里程數選擇不同的車型。



增程電動汽車與插電式混合動力電動汽車非常相似。主要區別在于這兩個電力系統是并聯設計還是串聯設計，這將在這里進行討論。

插電式混合動力電動汽車采用并聯配置，電動汽車由內燃機或鋰離子汽車電池直接供電。增程電動汽車是串聯制造的。內燃機實際上并沒有直接連接到變速器，就像發電機用來為電動汽車提供動力一樣。當電池電量不足時，發動機用于發電，為電池充電并在最佳速度范圍內運行，電池為直接驅動車輛的電動機提供能量。增程車本質上是電動汽車的模型，但有額外的發動機和發電機。



以下是一些增程電動汽車的例子。豐田prius插電式汽車使用4.4千瓦時的鋰離子汽車電池，由豐田和松下的合資企業Prime Earth Electric Vehicle提供，續航里程為16至24公里，具體取決于穩定性、駕駛風格和其他因素。由于電池相對較小，可以快速充電，240V充電器只需90分鐘，120V充電器只需要3小時。電池重約80公斤，安裝在行李箱中。根據環境保護研究所的數據，prius插件每升汽油可行駛40公里，每160公里消耗約29千瓦時。



在美國，福特汽車公司使用相同的鋰離子汽車電池技術為不同類型的電動汽車提供動力。第一款是福特C-Max Energi插電式電動汽車，其次是定于2012年發布的福特Fusion Energi（第三代Escape自2012年推出以來一直是美國SUV月銷量第一的車型）。為了降低電池價格，福特試圖盡可能使用相同的電池系統。作者通過與福特團隊的會面證實了這一事實。這使得福特系列電動汽車的市場份額更高，電池成本降低得更快。



福特C-Max Energi和Fusion Energi插電式混合動力車由松下公司的7.6千瓦時電池組提供動力，續航里程約32公里，每升汽油續航里程約37公里，160公里油耗約37千瓦時。在C-MAX系統中，鋰離子汽車電池組安裝在行李箱中，帶有空氣冷卻系統和風扇作為空氣輸送裝置，從鋰離子汽車蓄電池組的頂部向側面排放。福特使用完全相同的電池組的設備面臨的最大挑戰是，電池并不是專門為每輛車組裝的，因此組裝不一定能很好地匹配所有應用。





增程電動汽車最好的例子是通用汽車公司的雪佛蘭Volt。結合LG化學16.5KWh的鋰離子汽車電池組和一臺小型內燃機，Volt的續航里程約為60公里，每升汽油的續航里程為35公里，160公里的能耗約為35千瓦時。

Volt的鋰離子汽車電池組安裝在汽車底部，呈t形，位于前驅動軸和油箱區域；液體冷卻用于確保電池能夠在適當?shù)臏囟认鹿ぷ?，而不會過熱或冷卻。Volt電池組品牌為“Voltec”，由四個模塊中的288個柔性鋰離子汽車電池組成。每個電池由一側的塑料環和另一側的鋁制散熱器隔離。

電池的電極接線片串聯或并聯連接到模塊的頂部。Voltec電池組中間有一個中斷裝置，可以從乘客艙操作。為了控制電池串的溫度，鋰離子汽車電池串用隔熱材料包裹。



純電動汽車

目前，市場上最熟悉的純電動汽車品牌是特斯拉。第一款車型是跑車，第二代S型乘用車是后來開發的。純電動汽車與混合動力汽車的不同之處在于，它們100%由電池供電，沒有內燃機。

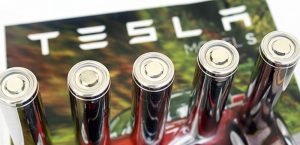

在電池系統方面，特斯拉與其他制造商完全不同。它沒有試圖從電池組的角度解決安全問題和降低電池組的復雜性，而是采用了已經量產的標準18650鋰離子柱電池。它是迄今為止技術成熟度最高的鋰離子電池，其成本很容易被消費者接受。但同時，鋰離子汽車電池組是最大的成本因素，例如一個包含約7000個電池的80kWh電池組，因此控制電池成本極其重要。

在跑車中，特斯拉的鋰離子汽車電池組總共使用6831個18650電池。每69個電池組被組裝成一塊“磚”，9塊磚串聯起來形成一塊“片”，11塊片串聯起來形成鋰離子汽車電池組。



特斯拉聲稱，它已經開發出一種能夠防止熱失控事故蔓延的電池組，但沒有透露確切的過程。然而，近年來發生的一些事故使人們對這些過程的可靠性產生了懷疑。特斯拉跑車使用液體冷卻系統來持續控制電池組的溫度，電池組安裝在汽車后座并存放在行李箱中。

特斯拉的Moder-s鋰離子汽車電池組提高到85千瓦時，使用7104個18650電池。與第一代不同，第二代電池組非常扁平。這款鋰離子汽車電池只有15厘米高，安裝在汽車底部，從汽車的后部到前軸以及從汽車的左側到右側跨度很大。Roadster沒有提供電池電源，S型使用松下的NCA18650電池，該電池有60kWh和85kWh兩個系統。



雷諾日產推出了多種純電動汽車，其中最著名和最暢銷的是日產Leaf。Leaf使用由日產和NEC合資的汽車能源供應公司（AESC）提供的24千瓦時鋰離子汽車電池組。該包裝由192個袋狀電池組成，每組四個，兩個串聯，兩個并聯。

模塊是堆疊的，每個模塊都是單獨密封的，并且使用被動熱管理系統將熱量從核心傳遞到模塊的金屬外層再傳遞到電池組的外層。Leaf的電池管理系統是集中管理的，每個模塊通過線束連接一個控制單元。鋰離子汽車電池組安裝在汽車底部，有一個整體密封，旨在防止灰塵和液體進入。

日產的Leaf姊妹公司雷諾發布了多款純電動汽車，包括雷諾Twizy，這是一款由6.1千瓦時鋰離子汽車電池供電的小型城市雙人汽車；雷諾Zoe是一款中型四門轎車，由22千瓦時的鋰離子汽車電池供電；

雷諾Kangoo Van由22千瓦時鋰離子電池供電，是雷諾電動汽車更有趣的功能之一，雷諾電動汽車享受雷諾的電池更換服務，消費者可以在雷諾Quickdrop服務站用新電池更換耗盡的電池。最初，所有日產和雷諾電動汽車都使用AESC電池，但最近尋找新的電池供應商已經開始降低價格。



福特發布了一款名為?？怂沟募冸妱悠嚕畛跤蓛?nèi)燃機系統轉換為麥格納E-Car純電動系統。其23千瓦時的液冷鋰離子汽車電池動力系統是通過LG化學設計的23千瓦時液冷電池將內燃機更換為電動驅動而集成的。

這種不同尋常的電池系統設計，裝在兩個單獨的盒子里。其中一個盒子安裝在后座下面，第二個盒子則安裝在行李箱中。液冷式熱管理系統確保兩個電池串的溫度幾乎相同。此外，通過使用液冷系統解決方案，電池在冬季和夏季都能保持在合適的溫度。

通用汽車還發布了一款全電動小型汽車雪佛蘭Spark，該車最初由A123的21.3kWh磷酸鐵鋰電池組供電，但在其2014車型中，電池組件完全由LG化學的美國公司重新組裝。

電池組裝也在通用汽車公司在Brownstone地區的Volt電池旁邊建造的組裝廠進行“準內部”組裝。新型鋰離子汽車電池組的容量略低，約為19千瓦時，但兩者都符合與原電池相同續航里程的要求。這一變化使通用電氣能夠推廣電池和模塊設計，以幫助降低電池成本。盡管電池的電力和控制系統可能相同，但為了在Spark內組裝電池，電池組的組裝過程被完全重新設計。鋰離子汽車電池組安裝在車輛下方，如后座和行李箱下方。



燃料電池電動汽車

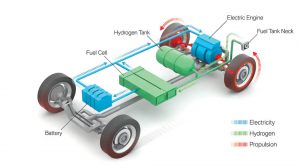

能源生產和運輸行業另一個潛在的游戲規則改變者是燃料電池。燃料電池使用聚合物電解質膜（質子交換膜），并使用氫氣作為燃料源，再加上空氣中的氧氣來發電。它們實際上是發電機，但通常需要相對較小的負載能量儲備，以確保電力的持續供應，從而使FCV通電。通過使用燃料電池集成儲能系統，可以通過添加更大的電池來減小儲氫罐的尺寸。鋰離子汽車電池還允許車輛補償再生制動中的能量。

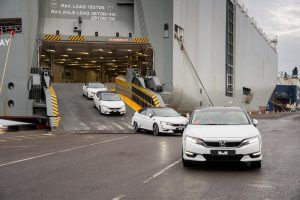

大多數汽車制造商已經在研發燃料電池汽車。本田推出了搭載288V鋰離子汽車電池的本田FCX Clarity燃料電池汽車。同樣，現代汽車推出了一款采用188V鋰離子汽車電池的Tuscon燃料電池汽車。通用汽車引入了最新的燃料電池技術并計劃實現量產，而豐田、寶馬、梅賽德斯-奔馳、馬自達、菲亞特、奧迪、日產和大眾都開始開發燃料電池汽車。



燃料電池也被用于大規模儲能領域，甚至在一些國家或地區的發展中發揮著重要作用。在日本，小型燃料電池經常被用作家用備用電源。

盡管許多制造商正在開發燃料電池，但它們可能還需要一段時間才能全面使用。燃料電池技術發展迅速。工業應用的主要問題是如何建設氧氣供應基礎設施。只有發展好氫能供應，燃料電池才能在實際應用中得到人們的關注。

以上所有這些都是相對較大的汽車動力電池。在廣泛的應用場景中，鋰離子電池也經常被用作高爾夫球車電池，為輕型車輛提供動力。
