鈉離子電池產業鏈全景

鈉離子電池最早出現在20世紀80年代初，后來由于鋰離子電池性能更好，鈉離子電池的研究停滯不前。

2010年后，隨著動力電池領域需求的不斷增加，鋰離子電池材料供不應求，室溫鈉離子電池的研究重新出現。

根據應用場景的不同，鈉離子電池主要可以分為動力和儲能兩類。與成熟的鋰離子電池的商業化水平相比。

鈉離子電池的商業化才剛剛起步。只有少數公司對鈉離子電池進行了初步商業化，尚未形成完整成熟的產業鏈。



產業鏈上游

電池原材料

由于鈉離子電池的工作原理與鋰離子電池相似，即使從原材料的角度來看，許多材料和工藝都可以重復使用。

在原材料方面，鈉離子電池和鋰離子電池的第一個也是最明顯的區別是工作離子的差異。鋰離子電池通常使用碳酸鋰作為原料，而鈉離子電池的正極材料目前是在實驗室合成的。

鈉的來源非常廣泛，包括碳酸鈉、碳酸氫鈉、乙酸鈉、草酸鈉、檸檬酸鈉、硝酸鈉、氫氧化鈉，甚至偶爾討論金屬鈉，

然而，大規模工業生產對成本、工藝安全、酸堿性都有一定的要求，而碳酸鈉（即蘇打灰）最有可能成為工業生產的原料。

其他材料由于成本、安全性或物理和化學指標的原因或多或少存在某些缺陷。與鋰資源在全球分布不均且稀缺相反，鈉資源在全球范圍內分布廣泛，在地殼中的豐度排名第六，我們吃的最常見的鈉鹽類型是氯化鈉。氯化鈉最常見的來源是海鹽、湖鹽和巖鹽（礦物鹽）。

其他原料包括作為正極材料的錳、鐵、鈷、銅、鎳等，作為負極材料的碳、鈦、磷等，以及作為集電體材料的鋁。



鈉離子電池的結構

它主要包括五部分：正極材料、負極材料、電解質、集電器和隔膜。



正極材料

陰極和陽極材料影響鈉離子電池的能量密度、功率密度、循環壽命和安全性等關鍵性能指標，對電池性能至關重要。

與鋰離子電池正極的技術路線不同，與鈉離子電池相關的正極材料有100多種，技術路線仍在進化過程中。

根據成分，主流鈉離子電池正極材料可分為層狀金屬氧化物、聚陰離子化合物和類普魯士藍化合物體系。由于產業體系處于商業化的早期階段，競爭格局仍需跟蹤，相關龍頭公司仍具有先發優勢。



一些陰極材料制造商

格林美、貝特瑞、華陽、容百科技。



陽極材料

與鋰離子電池中使用的石墨材料負極不同，由于石墨層之間的間距太小，石墨層之間半徑較大的鈉離子的嵌入需要更多的能量，并且不能在有效電勢窗口內進行可逆脫嵌。

因此，人們認為傳統的石墨不能用作鈉離子電池的負極。鈉離子電池陽極材料的研究方向包括硬碳、軟碳、鈦基氧化物和合金等。對硬碳的研究最多，目前商業化的鈉離子電池也使用硬碳材料作為負極。



一些負極材料制造商

杉杉股份有限公司、普泰萊、中科電氣、翔豐華、貝特瑞、華陽公司。



膈膜

目前，最常見的有機電解質基鈉離子電池的電解質成分與鋰離子電池非常相似，溶劑保持不變。

只有溶質鹽從六氟磷酸鋰變?yōu)榱姿徕c，可以使用與鋰離子電池相同的膈膜。

膈膜用于隔離鈉離子電池的正極和負極，防止短路現象，同時起到離子通道的作用。美國、日本和韓國在隔膜生產方面處于領先地位，

經過多年的發展，中國隔膜行業已逐步進入國際市場，成為第四大隔膜生產國。常用的隔膜有：



隔膜部件制造商

恩捷、星源材料、滄州明珠、捷力、中興新材、鴻圖、惠強、云天化紐米。



電解質

電解質是發生電化學反應所必需的離子電荷載體，是改善鈉離子電池功率特性的關鍵。電解質主要由溶劑、溶液、添加劑等組成。

鈉離子電池最常見的電解質是有機液體電解質。有機電解質的有機溶劑部分類似于鋰離子電池的相應組成。





一些電解質鹽制造商

石大勝華，天賜材料



集電器材料

與鋰不同，由于鋁和鈉在低電位下不會發生合金化反應，因此鈉離子電池的陰極和陽極集電器都可以使用廉價的鋁箔而不是更高成本的銅箔。經判斷，鈉離子電池的集電器鋁箔與鋰電池的集電鋁箔基本相同，性能要求基本相似。



一些電池鋁箔制造商

鼎盛新材新材、南山鋁業、萬順新材



生產設備

攪拌設備、燒結設備、破碎設備、洗滌設備、涂布設備、包裝設備、檢測設備等。



產業鏈中游：鈉離子電池

介紹

工作原理

它主要依靠鈉離子在正極和負極之間的運動來工作：在充電過程中，鈉離子從正極脫嵌，并穿過電解質中的隔膜嵌入負極，負極處于富鈉狀態；在放電過程中，情況正好相反。



性能優勢

能量密度高，使用安全性高（可放電至0V），環保（無鉛、鎘、汞等污染環境的元素），資源來源廣，成本低。



電池類型

電池的類型按結構分類，主要包括軟包電池和圓柱形電池；從材料系統的分類來看，它們包括固態鈉離子電池、鈉硫電池、室溫鈉離子電池和斑馬電池。



電池生產

由于鈉離子電池的工作原理以及電池材料與鋰離子電池的高度相似性，電池生產的工藝和設備可以重復使用。



蓄電池系統

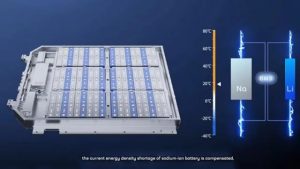

由于鈉離子電池的商業化水平還處于初級階段，因此對電池系統的研究相對較少。CATL在電池系統集成方面開發了AB電池系統解決方案，即鈉離子電池和鋰離子電池按一定比例混合匹配，集成到同一個電池系統中，通過BMS精確算法進行不同電池系統的平衡控制。





一些鈉離子電池制造商

寧德時代、中科海納、納創能源、鵬輝能源、圣陽股份、猛獅科技、欣旺達、山東章谷。



產業鏈下游：應用市場

在目前的二次電池市場中，鋰離子電池是絕對的主力軍和核心。基于新能源汽車需求的持續增長，盡管鋰離子電池相對沒有明顯的性能限制，但碳酸鋰、鈷酸鋰等原材料的來源越來越困難。



2010年之后，隨著電池組尺寸和裝機量的增加，鋰資源越來越難以滿足需求。由于鈉離子電池本身就具有與鋰離子電池性能最佳匹配的潛力，因此鈉離子研究被重新引入。

盡管鈉離子電池研發的初衷是補充和替代鋰離子電池在動力電池領域的應用，但鈉離子電池目前的能量密度不如鋰離子電池。

在高速電動汽車領域，鋰離子電池的主導地位目前無法動搖；在固定式儲能方面，由于鈉離子電池對體積和質量的要求較低，具有廣闊的前景。

由于鈉離子電池的商業化尚處于起步階段，對產業鏈下游的分析更多的是預測和展望。



目前，商用新能源汽車的動力電池主要是鋰離子電池和少量燃料電池。鈉離子電池在電動汽車上的應用仍處于實驗階段。

由于鈉離子電池的能量密度較低，只能用于低速電動汽車和一些低續航能力的乘用車。中科海納生產了一款用于低速電動汽車的鈉離子電池備用電池組，型號為DZ72V60Ah-6P24S。



電動自行車

鈉離子電池是電動自行車領域鉛酸電池的高級替代品，有望在未來取代鋰離子電池。中科海納生產的電動自行車鈉離子電池組有兩種，分別是DZ48V12Ah-4P16S和DZ48V12Ah-2P16S。

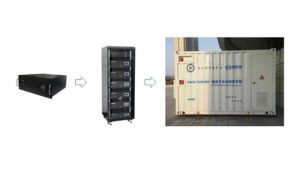

固定式儲能

鈉離子電池將在未來的固定儲能領域發揮重要作用。在日本的儲能領域，鈉硫電池已經有了實際應用，這是一種高溫鈉離子電池。在室溫鈉離子方面，中科海納生產了一種用于儲能的鈉離子電池，型號為DZ48V36Ah-6P16S。





產品優勢

鈉片直徑為15.6毫米，厚度為0.4~0.5毫米，純度超過99.7%。專門用于紐扣電池（20322052016）。

鈉片的尺寸均勻，表面光滑明亮，可以長期存放。不一致，表面會有毛刺和劃痕，影響電池性能的一致性。



包裝運輸儲存

采用四重保護包裝技術，鈉片一面覆蓋鋁箔，起到支撐和集電的作用，同時也起到保護鈉的作用。此外，兩面都覆蓋有保護膜，可以保護鈉片，避免氧化。將鈉片放入塑料瓶中，然后放入鋁塑袋中，再放入鐵罐中儲存，以確保長期保存和安全。



產品說明和建議

1.去除鈉片表面（兩面）的保護膜并使用。鋁箔的一面是藍色保護膜，鈉片的一面是透明保護膜，這樣可以方便觀察鈉片的表面。

2.先剝?nèi)ヤX箔一側的藍色保護膜，再剝?nèi)モc片一側的透明保護膜，先用加寬的平鑷子夾住整個鈉片，這樣鈉片在揭膜時不會嚴重變形。

3.然后用不銹鋼尖頭鑷子或圓頭鑷子夾住鈉片邊緣的一個點并向外拉，啟動，然后沿著邊緣延伸，然后去除保護膜，整個膜就可以去除了。安裝電池時，鋁箔面向電池殼，鈉片面向隔板，以組裝按鈕電池。
