麒麟電池vs特斯拉CTC vs上汽魔方電池

文章來源:本站 人氣:268 次 發表時間:2023-04-06



麒麟電池簡介

麒麟電池采用寧德時代第三代CTP技術。系統集成水平創世界新高,體積利用率高達72%,能量密度高達255Wh/kg,整車最大電池壽命可超過1000公里。

同時,麒麟電池還采用了全球首創的電池大面積冷卻技術,可支持5分鐘快速熱啟動。本文將詳細介紹麒麟電池技術,并將其與不同鋰電池制造商的電池進行比較。

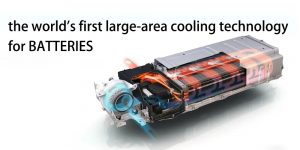

電池冷卻技術



麒麟電池技術詳解

麒麟電池組

根據寧德時代的專利文件,我們可以找到麒麟電池組的結構細節,其主要?jiǎng)?chuàng)新如下:

1.方形外殼電池以背靠背、并排的方式排列在盒子里,而不是原來的直立方式,因此可以放置更多的單體電池,更有利于快速充電,提高體積利用率。

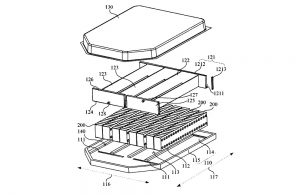

麒麟電池-專利-圖片



2. 冷卻板取代了橫梁和縱梁,集支撐、冷卻、隔熱、緩沖等功能于一體,有效提高了空間利用率。新的冷卻板以加固的形式插入電池排之間,同時連接上蓋和下箱體,起到傳統橫梁的支撐和保護作用。

兩排電池共用一個冷卻通道,與一排電池使用一個水冷板相比,減少了冷卻板的數量,降低了材料成本,具有輕量化效果,更有利于快速充電時的散熱。

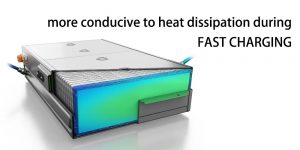

更利于散熱



垂直冷卻板在電池之間形成水平相對隔離空間和垂直膨脹補償片+隔熱氣凝膠,有效隔離電池,實現 “零熱失控”。

冷卻板采用內部和外部冷卻通道,可以吸收電池充放電和老化產生的膨脹,減少電池的擠壓,提高電池的循環壽命。

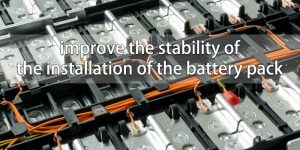

提高安裝的穩定性



此外,新的水冷板被轉移到機箱內部,可以避免因碰撞而造成的液體泄漏的風險。

3. 下箱體有一個定位/限位槽,用于冷卻板的安裝和電池組的固定。這種設計可以提高鋰電池組安裝的穩定性,避免相互碰撞損壞,但仍然需要導熱結構膠來保證強度和優化散熱。

麒麟散熱板
根據寧德時代的專利文件,我們可以找到麒麟冷卻板的結構細節,其主要?jiǎng)?chuàng)新點如下:

水冷板有內外兩條冷卻通道,采用口琴管法,其中內外兩條冷卻通道中的一條為液冷,另一條為非液冷(如外液冷,內風冷)。

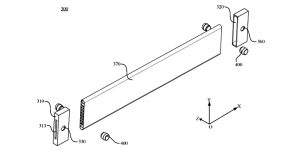

麒麟冷卻板



由于非液體冷卻通道沒有填充冷卻液,通道壁可以適當向內變形,以吸收電池單體的膨脹,避免對電池單體擠壓的損害。



麒麟電池的創新
水冷板取代了電池組的橫梁和縱梁,疊加了雙層冷卻通道設計,具有支撐、水冷、隔熱、緩沖四大功能。

此外,麒麟電池片以雙排背靠背的方式側向排列,可以放入更多的電池,更有利于快速充電技術的應用,同時安全性和體積利用率也大大提升。

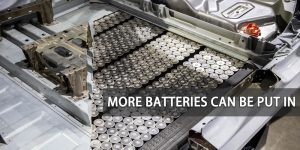

可以投入更多的電池



麒麟電池沒有將水冷板放在底部,而是將其插入電池之間。水冷效果大大增強。其好處是:

1)安全性大大提高,水冷板具有額外的隔熱效果,可以實現無熱擴散。

2)為提高快速充電性能,對電池片進行雙面水冷。

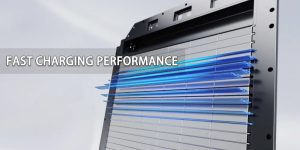

快速充電性能



3)提高循環壽命,麒麟電池緊固后壽命會縮短一半,也就是說,如果放松一點,循環壽命可以增加一倍,而且水冷板還有額外的緩沖作用。

4)提高比能量:水冷、隔熱、緩沖功能三合一,大大節省空間。磷酸鐵鋰可以達到160Wh/kg,290Wh/L,三元高鎳可以達到250Wh/kg,450Wh/L。4680裝的電量多了13%。

寧德時代 CTP技術迭代
從第一代CTP到最新的第三代麒麟電池,電池組的體積利用率從55%提高到67%。

CTP1.0: 拆除模塊的側板,換上帶子,代表車型為北汽EU5。

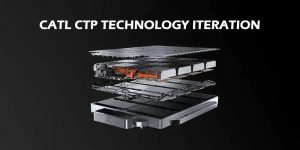

寧德時代CTP技術迭代



CTP2.0: 拆除模塊的兩塊端板,用箱體上的縱橫梁代替端板,代表模型NIO在75度。

CTP3.0:進一步拆除箱體上的縱橫梁,用兩個單元和單元體之間的夾板來滿足結構要求。

寧德時代 CTP3.0與潛在競爭對手的比較

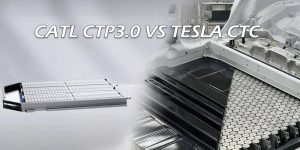

寧德時代CTP3.0 VS 特斯拉 CTC
麒麟電池水冷板的位置與特斯拉4680電池的位置相似。水冷板夾在電池之間,但特斯拉的水冷板不需要支持它。



寧德時代CTP3.0VS特斯拉



大圓柱體之間的散熱空間比較大,上面還有一層水冷板,所以特斯拉CTC的散熱效果要比麒麟電池好。疊加式全板設計非常有利于快速充電設計,但空間利用率一定低于麒麟電池。

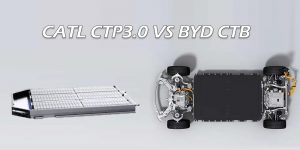

寧德時代ctp3.0與比亞迪CTB的對比
比亞迪CTB采用上層直接冷卻板的設計,電池之間沒有冷卻設計,所以其冷卻效果不如麒麟電池,不利于電池在快速充電時的散熱。



寧德時代CTP3.0VS比亞迪CTB



比亞迪CTB仍然保留了提供強度/剛度的橫向鋼梁。其結構強度優于麒麟電池,但體積利用率較低。



麒麟電池VS上汽的魔方電池
魔方電池是上汽集團和寧德時代的聯合產品。麒麟電池和魔方電池有很高的相似性,都是采用垂直冷卻結構,但魔方電池采用的是雙電池臥放布局,而不是麒麟的側立布局。上部和下部電池之間沒有膨脹。

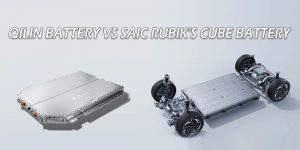

麒麟電池與上汽魔方電池



補償片+隔熱氣凝膠的隔離層不可能真正做到不發熱,所以麒麟電池在控制散熱方面做得更好。魔方電池在垂直方向上更薄,但其體積利用率比麒麟電池低。

結論
1)結構上的進一步創新。麒麟電池的水冷板取代了電池組的橫梁和縱梁,疊加了雙層冷卻通道設計,具有支撐、水冷、隔熱、緩沖四大功能。

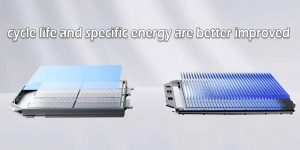

循環壽命和特定能源得到更好的改善



此外,麒麟電池的電池片采用雙排背靠背的側向排列方式,可以放入更多的電池,整體安全性、快速充電性能、循環壽命和比能量都得到更好的提升。

麒麟電池是公司在現有棱鏡電池技術路線下,通過結構創新進一步提高電池性能的重要途徑。

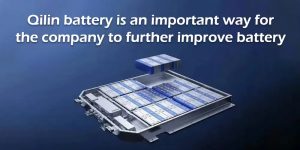

麒麟電池是重要的途徑



鐵鋰+麒麟電池可與刀片電池競爭,高鎳三元+麒麟電池可與4680競爭。該公司之前表示,它將在2023年大規模生產麒麟電池,滿足不散熱的要求,巡航里程可達1000公里。

2) 麒麟電池對電池單元的結構要求提高了,對水冷板的需求增加了。

由于成組的簡化,對麒麟電池電芯本身的安全要求提高,對結構件(如防爆閥)的需求增加,所以電芯結構件的價值略有增加。

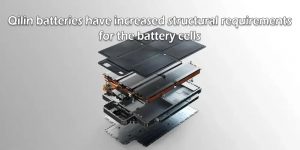

麒麟電池對結構的要求越來越高



同時,由于水冷板取代了麒麟電池組的橫梁和縱梁,對水冷板的需求也在增加。

3) 麒麟電池有利于加速4C超級快充的迭代:可以刺激快充鋰電池材料的需求,如高鎳單晶正極、快充負極、電解液添加劑Lifsi、導電劑等。
