與普通鉛酸電池相比，閥控密封鉛酸電池的設(shè)計(jì)壽命較長（15~20年），使用和維護(hù)相對簡單，但其實(shí)際使用壽命遠(yuǎn)低于設(shè)計(jì)壽命，有些只能使用2~3年。年份更短。VRLA電池壽命短的原因如下：一是產(chǎn)品質(zhì)量問題，二是由VRLA電池的特殊結(jié)構(gòu)決定，三是使用和維護(hù)方法不當(dāng)。

由于上述原因，鉛酸蓄電池的故障模式比普通鉛酸蓄電池的多。鉛酸蓄電池常見的故障模式是硫化和失水。電網(wǎng)正腐蝕、內(nèi)部短路、熱失控、早期容量損失和電網(wǎng)負(fù)母線腐蝕等。



硫化

鉛電池正負(fù)極板上的部分活性物質(zhì)逐漸變成帶有粗顆粒的硫酸鉛產(chǎn)物，在充電過程中無法轉(zhuǎn)化為二氧化鉛和海綿狀鉛之間的可逆反應(yīng)，稱為極板硫酸化。稱為硫化。

在鉛酸蓄電池正常使用的情況下，極板上的大部分活性物質(zhì)在放電后會變成柔軟細(xì)膩的硫酸鉛晶體。這些小晶體均勻分布在多孔活性材料中，在充電過程中很容易充電。它與電解質(zhì)接觸工作，并恢復(fù)到原來的活性物質(zhì)二氧化鉛和海綿狀鉛。





硫化現(xiàn)象



① 放電過程中的現(xiàn)象

a.容量下降：硫化電池的活性物質(zhì)已變成粗粒晶體，無法恢復(fù)到二氧化鉛和海綿狀鉛的充電狀態(tài)，因此容量遠(yuǎn)低于正常容量，放電時容量遠(yuǎn)低于通常容量先對電池放電。

b.端子電壓低：電池的端子電壓與電解液的密度有關(guān)，而硫化電池的電解液密度較低，即使在充電過程中也無法恢復(fù)，因此端子電壓相應(yīng)較低。

c.電解液密度低：當(dāng)電池長時間處于放電狀態(tài)或充電不足時，會發(fā)生硫化，因此電解液的密度會越來越低。對于普通鉛酸蓄電池，可以觀察到上述現(xiàn)象，但閥控密封鉛酸蓄電池是密封結(jié)構(gòu)，因此只能觀察到前兩種現(xiàn)象。



② 充電過程中出現(xiàn)的現(xiàn)象

a.端子電壓上升快：由于硫化電池內(nèi)阻大，在恒流充電過程中，電池的端子電壓上升速度比正常電池快。閥控密封鉛酸蓄電池采用的充電方式是限流恒壓方式，因此閥控密封鉛蓄電池的第一階段充電即將結(jié)束。

b.過早的水分解：由于充電過程中端子電壓快速上升，很快就會達(dá)到2.3V的水分解電壓。

如果是一個普通的鉛酸電池，就會有放氣現(xiàn)象。閥控密封鉛酸電池的密封結(jié)構(gòu)使其無法觀察到水分解的現(xiàn)象，限流恒壓法的恒壓約為2.3V，不會有大量的水分解，但由于電池的硫化作用，之后不容易充電成電，使得第二級恒壓充電的幾乎所有電流都用于水分解。

電解液的密度緩慢增加：鉛電池的充電反應(yīng)會釋放硫酸，但硫化物電池的正常充電反應(yīng)無法發(fā)生，因此電解液的密度增加緩慢甚至沒有增加。



③ 內(nèi)阻的變化。硫化物電池內(nèi)阻增加的主要原因是粗PbSO4顆粒堵塞了微孔，導(dǎo)致大濃度極化，從而增加了電池的極化內(nèi)阻。當(dāng)電池硫化嚴(yán)重，導(dǎo)致電池容量損失超過50%時，會導(dǎo)致電池內(nèi)阻迅速增加。



④ 盤子的顏色和狀態(tài)。硫化產(chǎn)生的硫酸鉛是白色堅(jiān)硬的顆粒，體積比鉛大，因此電池負(fù)極板表面粗糙，板表面凹凸不平。由于硫化主要發(fā)生在負(fù)極板上，在普通鉛酸電池中，通過觀察負(fù)極板的顏色可以發(fā)現(xiàn)，即負(fù)極板為灰白色，嚴(yán)重時表面有白點(diǎn)。VRLA電池只能通過解剖電池才能找到。





硫化的原因

閥控密封鉛酸電池板硫化的原因有很多，但都與電池的長期放電或充電不足直接或間接相關(guān)。可以總結(jié)如下。



① 長期放電狀態(tài)。這是導(dǎo)致電池硫化的直接原因。許多其他原因（如第⑧項(xiàng)～第?項(xiàng)）間接導(dǎo)致電池硫化，這也是由于電池放電，導(dǎo)致電池長時間處于放電狀態(tài)而沒有及時充電造成的。



② 長時間充電不足?；钚圆牧现形闯潆姷牟糠钟捎陂L時間處于放電狀態(tài)而被硫化。如果浮動電壓過低或溫度下降，閥控密封鉛酸電池的浮動電壓沒有升高，這將導(dǎo)致電池長時間處于充電不足的狀態(tài)，從而導(dǎo)致電池的硫化失效。



③ 經(jīng)常是過放電或小電流深度放電。這會將板材深處的活性物質(zhì)轉(zhuǎn)化為硫酸鉛，硫酸鉛必須過量充電才能回收，否則會因無法及時回收而發(fā)生硫化。



④ 放電后未及時充電。鉛酸蓄電池必須在放電后24小時內(nèi)及時充電，否則會充電。它是硫化的，不能在規(guī)定的時間內(nèi)充滿電。



⑤ 均衡充電沒有及時進(jìn)行。鉛酸蓄電池在使用過程中，會出現(xiàn)不平衡現(xiàn)象。原因是電池已經(jīng)輕微硫化，必須進(jìn)行平衡才能消除硫化，否則硫化會越來越嚴(yán)重。



⑥ 儲存期間無需定期充電和維護(hù)。鉛酸蓄電池在儲存過程中由于自身放電而失去容量。

需要定期充電和維護(hù)，否則電池會長時間放電。



⑦ 電解液的量減少。對于普通鉛酸蓄電池，電解液液位降低，使極板的上部暴露在空氣中；對于閥控密封鉛酸電池，正是水的損失降低了隔膜中電解質(zhì)的飽和度，使極板失效。在與電解質(zhì)接觸時，活性材料被硫化，因?yàn)樗荒軈⑴c反應(yīng)。



⑧ 內(nèi)部短路。短路部分中的活性材料由于不能發(fā)生充電反應(yīng)而長時間處于放電狀態(tài)。



⑨ 嚴(yán)重的自行放電。自放電會迅速將回收的鉛或二氧化鉛轉(zhuǎn)化為排出的硫酸鉛。如果自放電嚴(yán)重，它將無法充電。



⑩ 電解液的密度太高。如果密度太高，電池的自放電速率會加快，并且很容易在電極板的內(nèi)層形成粗糙的晶體。此外，密度過高會導(dǎo)致人們誤解電池電量充足，在放電過程中過度放電，并錯誤地認(rèn)為電池在充電時已經(jīng)達(dá)到充電結(jié)束，但實(shí)際上充電不足，最終導(dǎo)致硫化。



? 溫度太高了。如果溫度過高，電池的自放電速率會加快，電極板內(nèi)層容易形成粗糙的晶體。



硫化處理



① 過度充電方法。當(dāng)鉛酸電池的硫化程度較低時，可以使用過度充電的方法。也就是說，使用一種特殊的充放電儀器來單獨(dú)對硫化電池進(jìn)行長時間的過充電。



② 重復(fù)充電和放電方法。當(dāng)鉛酸蓄電池的硫化程度嚴(yán)重，無法通過過度充電的方法恢復(fù)時，可以使用重復(fù)充電和放電的方法。如果閥控密封鉛酸蓄電池有專門的充放電儀器用于修復(fù)反向蓄電池，可以直接用于反向充放電處理。事實(shí)上，具有嚴(yán)重硫化的閥控密封鉛蓄電池經(jīng)常伴隨著水分損失。因此，如果容量恢復(fù)效果不好，可以嘗試打開電池并添加合適的電池。



加入一定量的純水，然后處理硫化失效。如果沒有專門的充放電儀器，可以打開電池并加入適量的純水，然后使用處理普通鉛酸電池硫化的方法。



③ 脈沖充電方法。脈沖充電處理硫化是近年來出現(xiàn)的一種容量回收技術(shù)，這種方法必須使用專用的脈沖充電設(shè)備進(jìn)行。使用該儀器有兩種修復(fù)方法，在線和離線。



a.在線維修：將能夠產(chǎn)生脈沖源的保護(hù)器并聯(lián)到電池的正極和負(fù)極，當(dāng)電源接通時，會有脈沖輸出到電池。這種修復(fù)方法的特點(diǎn)是所需能量較少，可以常年在電池兩端并聯(lián)，但修復(fù)速度相對較慢。這種方法不僅可以修復(fù)硫化電池，而且可以抑制正常電池的硫化。

b.離線修復(fù)：修復(fù)儀器能產(chǎn)生快速脈沖，脈沖電流相對較大，脈沖頻率相對較高，主要用于修復(fù)硫化電池。



脫水



水分損失是指由于氧復(fù)合效率低于100%和水分蒸發(fā)導(dǎo)致電池中電解質(zhì)減少，從而導(dǎo)致水分逸出，從而導(dǎo)致電池中水量減少，進(jìn)而導(dǎo)致電池放電性能顯著下降的現(xiàn)象。研究表明，當(dāng)電池中的水分損失達(dá)到3.5mL/Ah時，電池的放電容量將低于額定容量的75%。

當(dāng)水分損失達(dá)到25%時，電池會發(fā)生故障。VRLA電池容量下降的大部分原因是由電池中的水分損失引起的。一旦電池失去水分，就會導(dǎo)致電池的正負(fù)極板與隔膜脫離接觸，或者酸液供應(yīng)不足，導(dǎo)致電池?zé)o法放電，因?yàn)榛钚晕镔|(zhì)無法參與電化學(xué)反應(yīng)。



脫水現(xiàn)象



閥控密封鉛酸蓄電池失水后，由于其密封性和貧電解質(zhì)結(jié)構(gòu)，無法像普通鉛酸蓄電池那樣用肉眼直接觀察到水的損失（容器是透明的）。



① 內(nèi)阻變化：當(dāng)電池嚴(yán)重失水，導(dǎo)致電池容量損失超過50%時，會導(dǎo)致電池內(nèi)阻迅速增加。



② 放電過程中出現(xiàn)的現(xiàn)象：放電過程中的現(xiàn)象與硫化過程基本相同，即電池的容量和端子電壓都下降。這是因?yàn)樵谑ニ?，電極板的一部分不能與電解質(zhì)有效接觸，并且失去了一部分容量，并且放電電壓也下降。



③ 充電過程中的現(xiàn)象：電池失去水分后，會失去部分容量，因此充電的第一階段很快結(jié)束，即電池?zé)o法充電。



可以看出，電池失水后的現(xiàn)象與硫化現(xiàn)象基本相同。事實(shí)上，這兩種失效之間存在聯(lián)系，即硫化會加速水分的流失，而水分的流失必然伴隨著硫化的發(fā)生。在正常情況下，只要按照相關(guān)規(guī)定進(jìn)行維護(hù)，硫化失效的可能性很小，但長時間的正常運(yùn)行會逐漸降低含水量。因此，一旦容量下降而無法充電，基本上可以判斷電池內(nèi)部水分損失過大。





脫水原因



① 氣體復(fù)合不完全：在正常情況下，閥控鉛酸蓄電池的氣體復(fù)合效率不能達(dá)到100%，通常只有97%~98%，即約2%~3%的正極產(chǎn)生的氧氣不能被負(fù)極吸收并從蓄電池內(nèi)部逸出。氧氣是在充電過程中分解水形成的，氧氣的逸出相當(dāng)于水的逸出。雖然2%~3%的氧氣并不多，但長期積累會導(dǎo)致電池嚴(yán)重失水。



② 正極電網(wǎng)腐蝕：正極電網(wǎng)腐蝕消耗水。



③ 自放電：正極自放電產(chǎn)生的氧氣可以在負(fù)極被吸收，但負(fù)極自放電生成的氫氣不能被正極吸收，只能通過安全閥逸出，導(dǎo)致電池失水。當(dāng)環(huán)境溫度高時，電池的自放電加速，由此產(chǎn)生的水損失將增加。



④ 安全閥開啟壓力過低：蓄電池安全閥的閥門開啟壓力設(shè)計(jì)不合理。當(dāng)閥門開啟壓力過低時，安全閥會頻繁開啟，失水速度會加快。



⑤ 定期均衡充電：在均衡充電過程中，由于充電電壓增加，析氧量增加，電池內(nèi)部的壓力也增加，部分氧氣通過安全閥從電池中逸出，然后才能重新組合。



⑥ 電池密封不嚴(yán)：相當(dāng)于安全閥的開啟壓力太低，造成失水的原因也是一樣的。



⑦ 浮動電壓控制不嚴(yán)格：用于通信的VRLA電池的工作模式是全浮動操作，浮動電壓有一定的范圍要求，必須進(jìn)行溫度補(bǔ)償，其值的選擇對電池壽命有很大影響。大的如果浮動電壓過高或浮動電壓沒有隨著溫度的升高而相應(yīng)調(diào)整，電池會更快地失水。



⑧ 環(huán)境溫度高：環(huán)境溫度高的直接影響是導(dǎo)致電池中的水分蒸發(fā)。當(dāng)水蒸氣壓力達(dá)到安全閥的開啟壓力時，水將通過安全閥排出。因此，VRLA電池的環(huán)境溫度非常嚴(yán)格，應(yīng)控制在（20±5）℃。



減少電池失水的措施



① 正確選擇并及時調(diào)整浮充電壓：如果浮充電壓過高，電池的電解水反應(yīng)會加劇，析氣率會增加，水分損失不可避免地會增加；如果浮動電壓過低，雖然電池中的水分損失可以降低速度，但容易引起極板硫酸化。因此，浮充電壓必須根據(jù)電力系統(tǒng)的負(fù)載電流、停電頻率、電池溫度和電池組的使用年限及時調(diào)整。



② 保持合適的環(huán)境溫度：盡可能將環(huán)境溫度保持在（20±5）°C的范圍內(nèi)，以保持電池內(nèi)部溫度不超過30°C，計(jì)算機(jī)室內(nèi)的環(huán)境溫度不超過35°C。



③ 定期檢查電池的內(nèi)阻（或電導(dǎo)）：雖然用電導(dǎo)計(jì)測量電池的電導(dǎo)可以判斷電池的質(zhì)量，但當(dāng)電池組的容量超過額定容量的50%時，測量的電導(dǎo)值幾乎為零。



改變，只有當(dāng)容量低于額定容量的50%時，電池的電導(dǎo)值才會迅速下降。因此，當(dāng)電池組中每個單電池的容量大于額定容量的80%時，電導(dǎo)（或內(nèi)阻）不能用于估計(jì)電池容量和預(yù)測電池的使用壽命。然而，對于相同的電池，一旦發(fā)現(xiàn)內(nèi)阻異常

增加，很可能是脫水引起的。



脫水處理



失水處理過程為：打開電池蓋→ 加入純水→ 處理硫化失效→ 密封電池。



① 適當(dāng)添加純水。當(dāng)閥控密封鉛酸蓄電池出現(xiàn)失水故障時，可以嘗試添加純水。具體方法如下。

a.打開電池蓋：由于VRLA電池不是完全密封的電池，因此有一個排氣通道，因此電池蓋和電池槽通常只部分粘合在一起，即留出一個間隙用于排氣。只要找到接合部位，就可以用適當(dāng)?shù)墓ぞ叽蜷_電池蓋。

b.添加適量純水：在向電池中添加純水時要注意適量，因?yàn)殚y控密封鉛酸電池是貧液電池，添加過多的水會堵塞氣體通道，影響氧氣的混合效率。然而，低氧復(fù)合效率將導(dǎo)致過量的水被持續(xù)消耗，最終電池將變成貧液狀態(tài)。但是，如果你加水過多

如果電解液處于流動狀態(tài)，則放置在側(cè)面的蓄電池會泄漏。



② 處理硫化故障。由于失水電池會伴隨硫化失效，在加入適量純水后，必須按照處理硫化失效的方法消除硫化。電池容量恢復(fù)后，用粘合劑密封電池。密封時，注意在電池蓋和電池槽之間留有一定的氣隙。



正柵極腐蝕

正極電網(wǎng)的腐蝕意味著，當(dāng)電池過充電時，由于正極電網(wǎng)的陽極氧化反應(yīng)，電網(wǎng)變得更薄甚至斷裂，這使得活性材料與電網(wǎng)之間的電接觸更差，從而影響電池的充放電性能。



正極柵極腐蝕的原因

正極電網(wǎng)腐蝕的主要原因是電網(wǎng)上的導(dǎo)線在充電或過充電時發(fā)生陽極氧化反應(yīng)。相關(guān)的化學(xué)反應(yīng)方程式為：





當(dāng)格柵中含有銻時，會同時發(fā)生以下反應(yīng)：





當(dāng)浮子電壓和溫度過高時，上述反應(yīng)會加速，導(dǎo)致正極電網(wǎng)的腐蝕率增加，電池會因腐蝕反應(yīng)消耗水而失水。



正柵極腐蝕現(xiàn)象

當(dāng)正極電網(wǎng)的腐蝕不嚴(yán)重，并且活性材料與電網(wǎng)之間的電接觸沒有受到影響時，電池的電壓、容量和內(nèi)阻等各種特性不會出現(xiàn)明顯異常。然而，當(dāng)正極電網(wǎng)腐蝕嚴(yán)重，導(dǎo)致電網(wǎng)部分損壞時，電池將在放電過程中經(jīng)歷電壓下降、容量急劇下降和內(nèi)阻增加。

如果腐蝕也發(fā)生在極位置，使其斷裂，正極在放電過程中會產(chǎn)生熱量。



正極電網(wǎng)腐蝕預(yù)防

為了減緩正極電網(wǎng)的腐蝕速度，在使用過程中應(yīng)做到以下幾點(diǎn)：

a.不要經(jīng)常過度充電。

b.請勿在高溫環(huán)境中使用電池。

c.根據(jù)環(huán)境溫度調(diào)整電池的浮動電壓。值得注意的是，當(dāng)溫度過低時，為了確保電池處于充電狀態(tài)，需要將浮動電壓提高到相對較高的值，這也有導(dǎo)致電網(wǎng)腐蝕的風(fēng)險。在環(huán)境中使用。



內(nèi)部短路

內(nèi)部短路是指電池內(nèi)部的微小短路，即正負(fù)極之間的局部短路現(xiàn)象。



內(nèi)部短路現(xiàn)象

鉛酸電池短路后，放電現(xiàn)象與硫化過程中的放電現(xiàn)象基本相同，充電過程中的現(xiàn)象與硫化電池不同。

充電過程中的現(xiàn)象是：在恒流充電和限流恒壓充電的限流階段，電池的電壓明顯低于正常值；電解質(zhì)的溫度更高（通常高于硫化電池的溫度），并且上升速度快；電解液的密度上升非常緩慢，甚至沒有上升（在充滿水的電池中）。因此，根據(jù)充電期間的現(xiàn)象，可以區(qū)分電池是短路故障還是硫化故障。



內(nèi)部短路的原因

電池短路的主要原因是：隔板損壞或板彎曲，導(dǎo)致隔板損壞，造成正負(fù)極。

極板已連接并短路；活性材料掉得太多，底部的沉積物太高，導(dǎo)致正極板和負(fù)極板的下邊緣相互接觸。

連接和短路；其他導(dǎo)體落在正極板和負(fù)極板之間，使正極板和正極板連接并短路。



內(nèi)部短路的消除方法

處理短路故障的方法因具體原因而異。具體方法有：



① 如果分離器損壞，請更換新的分離器；



② 如果分離器因極板彎曲而損壞，可以根據(jù)彎曲程度進(jìn)行處理：如果極板輕微彎曲，則更換新的分離器；如果極板嚴(yán)重彎曲，則更換極板或電池；



③ 如果活性物質(zhì)脫落過多，底部沉積物過高，則清除掉的活性物質(zhì)；



④ 當(dāng)其他導(dǎo)體落在正負(fù)板之間時，如果是透明容器，可以從注入孔將塑料棒插入正負(fù)板之間，取出短路物體；如果是不透明的容器，可以先使用1h的速率。將電流值放電至1.8V，然后去除密封膠，取出極板，然后取出短路物體，必要時更換新的分離器。



上述處理方法適用于普通起動用鉛酸蓄電池，現(xiàn)在起動用鉛酸電池多為閥控密封鉛酸電池。值得注意的是，短路電池會伴隨硫化失效。短路故障消除后，必須進(jìn)行硫化處理。



熱失控





熱失控是指在恒壓充電過程中，電池的浮充電流與溫度累積相互增加，導(dǎo)致電池因溫度過高而損壞的現(xiàn)象。



熱失控現(xiàn)象

當(dāng)發(fā)生熱失控時，電池溫度過高。在嚴(yán)重的情況下，電池會變形，散發(fā)出臭雞蛋味的氣體，甚至可能發(fā)生爆炸。



熱失控的原因

① 氧氣復(fù)合反應(yīng)是放熱的。由正極產(chǎn)生的氧在負(fù)極處的氧復(fù)合反應(yīng)是放熱反應(yīng)。如果反應(yīng)釋放的熱量無法釋放，電池的溫度就會升高。



② 電池結(jié)構(gòu)不利于散熱。閥控密封鉛酸蓄電池的結(jié)構(gòu)特點(diǎn)是密封、電解液稀、精細(xì)玻璃纖維隔膜（絕緣材料）緊密配合，不利于散熱。也就是說，這種電池不像淹沒電池，它可以通過排氣、大量電解質(zhì)和板之間的非緊密布置來消散電池中產(chǎn)生的熱量。



③ 環(huán)境溫度高。環(huán)境溫度越高，越不利于電池散熱，溫度的升高會增加電池的浮動電流，浮動電流和溫度會相互增加。因此，充電裝置應(yīng)具有溫度補(bǔ)償功能，即當(dāng)溫度上升時，應(yīng)降低浮動電壓。



④ 浮動電壓過高。如果浮動電壓設(shè)置過高，則浮動電流將增加，蓄電池溫度將升高。



防止熱失控



熱失控的主要原因如下。

① 充電設(shè)備增加了溫度補(bǔ)償和限流功能；



② 嚴(yán)格控制安全閥的質(zhì)量，設(shè)計(jì)合理的閥門開啟壓力，通過排出多余的氣體來散熱；



③ 合理安裝電池，并在電池之間留出適當(dāng)?shù)目臻g；



④ 將電池放置在通風(fēng)良好的室內(nèi)，并保持適當(dāng)?shù)氖覂?nèi)溫度。



早期容量損失

電池早期容量損失是指由于正極電網(wǎng)中缺乏某些元素或使用方法不當(dāng)，導(dǎo)致電池在使用壽命早期容量下降的現(xiàn)象。





早期產(chǎn)能損失現(xiàn)象

① 負(fù)極是正常的，但正極的容量下降；



② 正極格柵或集液器無明顯腐蝕；



③ 正極活性材料不會軟化或脫落；



④ 充電后，正極PbO2含量正常（PbO2>85%）



⑤ 在低速率放電過程中仍然可以給出正常容量；



⑥ 容量衰減率很快（高達(dá)5%/周期，較慢的比傳統(tǒng)的普通電池高得多）；



⑦ 它是可逆的，也就是說，容量是可以恢復(fù)的。



早期產(chǎn)能損失的原因

① 正網(wǎng)格中缺少某些元素。為了減少VRLA電池的自放電，必須使用不含銻或低銻合金（如鉛鈣合金）作為正極電網(wǎng)的材料，從而導(dǎo)致電池的早期容量損失。由合金中缺乏銻引起的。后來發(fā)現(xiàn)，在合金中添加錫，即使用鉛鈣錫合金，可以減少電池的早期容量損失。因此，正極電網(wǎng)中缺乏某些元素（如Sb或Sn）將導(dǎo)致早期容量損失。



② 使用不當(dāng)。以下不良的使用方法會導(dǎo)致電池的早期容量損失：a、在使用周期中，初始充電電流密度過低；b.浮充時充電電壓不夠高；c.頻繁的深度過放電；

d.充電容量通常大于電池容量的120%，并且以高速率連續(xù)放電。



早期產(chǎn)能損失的處理

電池的容量在早期就已經(jīng)喪失，可以恢復(fù)。具體方法是：首先將初始充電電流增加到0.3~0.5攝氏度，然后用小電流進(jìn)行充電，最后將充滿電的電池儲存在40~60攝氏度的環(huán)境條件下，用小于0.05攝氏度的小電流放電至0伏。當(dāng)電池電壓達(dá)到標(biāo)稱電壓的一半時，放電速率將非常緩慢。重復(fù)此操作數(shù)次以恢復(fù)電池容量。



負(fù)極電網(wǎng)和母線腐蝕

在正常情況下，電池的負(fù)極電網(wǎng)和母線沒有腐蝕問題，但在閥控密封電池中，當(dāng)氧氣復(fù)合循環(huán)發(fā)生時，電池的上部空間充滿氧氣，當(dāng)隔膜中的電解質(zhì)爬上接線片時，當(dāng)?shù)竭_(dá)母線時，母線的合金將逐漸被氧化以形成硫酸鉛。如果母線電極合金選擇不當(dāng)或焊接質(zhì)量不好，母線中會有雜質(zhì)或間隙，腐蝕會沿著這些間隙加深，導(dǎo)致接線片與母線斷開，閥控密封電池會因負(fù)極板腐蝕而損壞。無效的



導(dǎo)致鉛酸蓄電池故障模式的因素

從上面可以看出，VRLA電池的各種鉛酸電池故障模式可能是由各種因素引起的，包括使用因素、結(jié)構(gòu)因素以及其他鉛酸電池故障方式的影響。



使用因素

各種不利的使用因素，如浮充電壓和電流高或低，環(huán)境溫度高或低、電解質(zhì)密度高、過充電、過放電、充電和維護(hù)方法不當(dāng)?shù)龋紩?dǎo)致一種或多種故障。在這種故障模式下，浮充電壓過低，放電后充電不及時，長期充電不足，長期放電狀態(tài)，電解質(zhì)密度過高、溫度過高、電極板暴露等，都會引起硫化。



如果溫度過高或浮子電壓過高，將導(dǎo)致水損失或熱失控。因?yàn)闇囟忍?，水會蒸發(fā)掉。如果浮動電壓過高，即浮動電流過大，則氧氣復(fù)合效率會降低，電池會失水。溫度和浮動電流的相位增加將導(dǎo)致熱失控。



溫度過高和長期過度充電會導(dǎo)致正極電網(wǎng)腐蝕。在循環(huán)過程中，初始充電電流密度過低、浮動電壓過低、深度過放電、充電容量大于120%以及持續(xù)的高倍率放電是導(dǎo)致早期充電的原因。容量損失的主要因素過度充電會導(dǎo)致電池負(fù)極板上形成鉛枝晶，鉛枝晶可以沿著垂直于隔板的隔板中的大孔生長，最終導(dǎo)致電池的微短路。



結(jié)構(gòu)因素

VRLA電池的密封、貧電解質(zhì)、緊密配合、超細(xì)玻璃纖維隔膜和無銻金柵等結(jié)構(gòu)特征都可能是導(dǎo)致某些鉛酸電池失效模式的潛在因素。密封結(jié)構(gòu)使得電池不可能加水來補(bǔ)充由于水的蒸發(fā)和氧復(fù)合效率的降低而引起的水分損失。



暴露的部分逐漸增加，由于缺乏充電，這部分活性材料被硫化；密封性、電解質(zhì)差、組裝緊密和超細(xì)玻璃纖維結(jié)構(gòu)不利于散熱，氧氣復(fù)合循環(huán)反應(yīng)是一種放熱反應(yīng)。當(dāng)溫度高時，很容易導(dǎo)致熱失控的發(fā)生；超細(xì)玻璃纖維結(jié)構(gòu)在提供氧氣擴(kuò)散通道的同時，也促進(jìn)了鉛枝晶沿通道的生長，最終導(dǎo)致電池內(nèi)部短路。



其他故障模式的影響

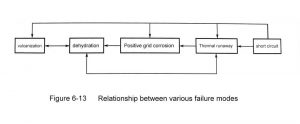

VRLA電池的各種鉛酸電池故障模式之間存在著非常密切的關(guān)系。只要出現(xiàn)一種鉛酸蓄電池故障模式，就可能出現(xiàn)另一種或幾種鉛酸蓄電池故障，如圖6-13所示。



相對來說，鋰離子電池不會出現(xiàn)以上故障，使用的過程中維護(hù)成本非常低。
