什么是電池循環?

文章來源:本站 人氣:694 次 發表時間:2023-03-21



在使用過程中,鋰離子電池的實際可用容量,相對于其在工廠的額定容量,將繼續下降,即發生容量衰減。任何消耗鋰離子的不良副反應都可能導致電池中鋰離子平衡的變化,這種變化是不可逆的,可以通過多次電池循環積累,對電池性能產生不利影響。



影響鋰離子電池循環時間的因素

電池充放電一次稱為電池循環,電池循環壽命是衡量電池壽命性能的重要指標。影響鋰離子電池循環壽命的因素的根本原因是參與能量轉移的鋰離子數量減少。

在某些情況下,電池中的鋰含量并沒有減少,而是“活化”的鋰離子被困在一些地方或傳輸通道堵塞,無法自由參與充電和放電過程。因此,影響鋰離子電池循環時間的幾個因素包括:



鋰金屬鍍層

對于鈷酸鋰和石墨系統來說,陽極石墨成為電池循環過程中的“短板”一側更為常見。如果負極不足,電池在電池循環前可能不會對鋰進行電鍍,但在數百次循環后,正極結構變化不大,但負極結構嚴重受損,無法完全接收正極提供的鋰離子,導致容量過早下降。

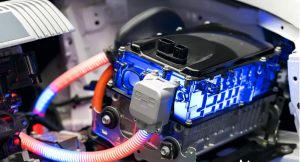

電鍍金屬鋰用于鈷酸鋰和石墨系統陽極石墨成為電池循環過程中的短板側更為常見。



金屬鋰的電鍍通常發生在負電極的表面上。當鋰離子遷移到負極表面時,部分鋰離子沒有進入負極活性物質中形成穩定的化合物,而是獲得電子并沉積在負極表面成為金屬鋰,不再參與后續的電池循環過程,導致容量下降。

例如,當過充電或負極材料不足時,負極無法容納從正極遷移的鋰離子,導致鋰金屬的電鍍;在高速充電時,過多的鋰離子在短時間內到達負極,導致通道堵塞和電鍍。



陰極材料的分解

正極材料的鋰金屬氧化物在長期使用過程中會不斷分解,產生一些電化學惰性物質和一些可燃氣體,破壞電極之間的容量平衡,導致容量的不可逆損失。



電極表面的SEI膜

在第一次循環中,電解質將在電極表面形成一層固體電解質(SEI)膜。SEI膜在形成過程中會消耗鋰離子,并且SEI膜不穩定。在電池循環過程中,它會不斷斷裂,露出新的負極表面,并與電解質反應,形成新的SEI膜。

這將導致鋰離子和電解質的持續損失,導致電池容量下降。此外,SEI膜鋰離子擴散通道可能會被堵塞,這也會導致電池容量的降低。



電解液損失

在電池循環的連續過程中,電池電解液會不斷分解和揮發,導致電解液總量減少,無法完全滲透到陽極和陰極材料中。并且充放電反應不完全,導致實際使用能力下降。

此外,如果電解質中有一定量的水,水會與LiFP6反應產生LiF和HF,進而破壞SEI膜并產生更多的LiF,導致LiF的沉積和活性鋰離子的持續消耗,導致電池循環壽命降低。



隔膜堵塞或損壞

在鋰離子電池循環過程中,隔膜逐漸干燥失效也是容量下降的原因之一。由于隔離膜的干燥,電池的歐姆電阻增加,導致充放電通道堵塞,充放電不完全。電池的容量無法恢復到初始狀態,大大降低了電池的容量和使用壽命。

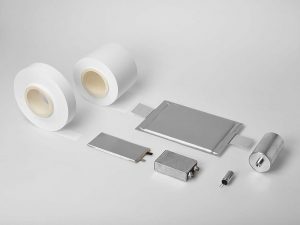

隔膜-堵塞-或在過程中的損壞-鋰-電池-循環-隔膜-雙重干燥-上故障-也是容量下降的原因。



陰極和陽極材料脫落

陽極和陰極的活性物質通過粘合劑固定在基板上。在長期使用過程中,由于粘結劑和電池因機械振動等原因失效,正極和負極活性物質不斷脫落到電解液中,導致可參與電化學反應的活性物質不斷減少,電池循環壽命持續下降。



材料類型

當你選擇循環性能較差的材料時,即使工藝合理完善,電池周期也必然無法保證;但當你選擇一種好的材料時,即使以后出現一些問題,循環性能也不會太差。

從材料的角度來看,電池的循環性能取決于兩者中的較差者,即正極和電解質的循環性能匹配,或負極和電解質的電池循環性能匹配。

材料循環性能較差,一方面可能是在晶體結構變化過快的過程中繼續完成鋰的嵌入;另一方面,可能是由于活性物質及其相應的電解質不能產生致密均勻的SEI膜,活性物質和電解質過早產生副作用,使電解質過度消耗,從而影響電池循環。

在電池設計中,如果確認一個極選擇循環性能較差的材料,則另一個極不需要選擇循環性能較好的材料。



正極和負極壓實

如果正負電極壓實度過高,盡管可以提高電池的能量密度,但材料的循環性能也會在一定程度上降低。從理論上講,壓實度越大,對材料結構的破壞就越大,而材料結構是保證電池循環的基礎。

此外,正極和負極壓實度較高的電池很難保證較高的液體保留率,這是電池完成正常循環或更多循環的基礎。



涂膜密度

考慮到薄膜密度對電池循環的影響,使用單個變量幾乎是不可能的。不一致的膜密度導致電池的容量差異或繞組或?qū)訅簩拥臄?shù)量。



涂層-薄膜-密度-考慮薄膜-密度對電池-循環的影響-使用單個變量



對于相同類型、容量和材料的電池,降低薄膜密度相當于將繞組或?qū)訅簩拥臄?shù)量增加一層或多層,相應增加的隔膜可以吸收更多的電解質,以確保電池循環。

考慮到更高的薄膜密度可以提高電池的倍率性能,除了在水中烘烤外,極片和裸電池也會更容易。當然,當薄膜的密度太薄時,涂層的誤差可能更難控制,活性物質中較大的顆粒也可能對涂層、滾動造成負面影響。



更多的層意味著更多的箔和隔膜,這反過來意味著更高的成本和更低的能量密度。因此,評估也需要平衡。



試驗的客觀條件

充放電比、截止電壓、充電截止電流、測試中的過充放電、測試室的溫度、測試過程中的突然中斷、測試點與電池之間的接觸電阻等外部因素或多或少會影響測試結果的電池循環性能。

此外,不同的材料對上述客觀因素具有不同程度的敏感性。對于日常工作來說,統一的測試標準和對常見和重要材料特性的理解就足夠了。

作為木桶原理,影響電池循環性能的諸多因素,最終決定因素,是諸多因素中最短的一塊。同時,這些影響因素之間也存在著交互作用。在相同的材料和制造能力下,電池周期越高,往往意味著能量密度越低,要想滿足客戶的需求,盡可能保證電池的一致性,是專業鋰離子電池公司最重要的任務。



鋰離子電池循環次數試驗方法

目前,鋰離子電池制造商用于評估鋰離子電池循環的測試方法通常是通過連續充電和放電循環測試,這需要較長的測試周期。鋰離子電池標準一般規定了循環壽命要求和測試方法。中國對鋰離子電池循環壽命的測試要求如表所示。

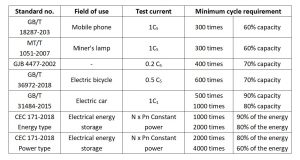

電池循環檢測標準



電池循環測試數據分析

一般來說,電池循環測試會產生大量的數據,這些數據可以獲得大量的信息。我們能做些什么來分析和處理這些數據?



充放電曲線

充放電曲線顯示了電池在充電和放電過程中的電壓、電流和容量隨時間的變化。充放電測試中記錄的主要數據是電流和電壓的時間演變,隨后的分析基本上是從充放電曲線中提取數據進行重新分析的過程。

典型的充放電曲線如圖所示。隨著電池循環的進行,電池容量衰減,充放電曲線發生變化。



充放電庫侖效率

庫侖效率,也稱充電效率CE,是指同一循環中電池的放電容量與充電容量的比值,即CE=放電容量/充電容量*100%。充電輸入的功率通常不用于將活性物質轉換為充電狀態,而是部分消耗,因此庫侖效率通常低于100%。庫侖效率是一個重要的電池參數,它與活性鋰的損失密切相關。



dQ/dV曲線

對鋰離子電池進行充放電,記錄充放電參數,特別是電量和電壓數據。dQ/dV曲線的物理意義也很簡單,即每單位電壓范圍內材料所含的容量。

dQ/dV曲線主要顯示了正極活性材料在充放電過程中的相變,根據電池的數據,我們可以發現dV/dQ曲線峰值對應的不同特性的相變,然后根據環路dQ/dV曲線的變化趨勢,我們能夠定性地推斷出鋰離子電池不可逆容量損失的原因,為鋰離子電池的設計提供參考。



恒壓充電電流和時間

鋰離子電池在使用過程中通常以不同的電流放電,通常無法經歷完整穩定的放電過程。這種不完全的放電過程將影響隨后的充電過程。

電池充電過程通常處于交叉電流恒壓模式(CC-CV),由兩個連續過程組成:CC充電和CV充電,恒流直到電池電壓達到標稱最大電壓。然后,電池進入恒壓充電模式,充電電壓保持恒定,直到充電電流逐漸降低到截止電流。

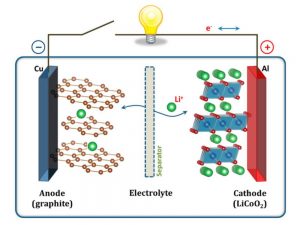

鋰離子電池——經常放電——在使用過程中產生不同的電流——經常經歷一個完整且穩定的放電過程。



無論電池是否完全放電,CV相的動態特性都能很好地反映電池的健康信息。此外,CV階段的充電數據可以通過BMS進行全面監控。因此,CV充電的動力學可以用來研究電池的老化規律。

由于恒壓充電過程中的電流變化率與相關的時間常數密切相關,因此CV充電循環的電流時間常數可用于研究電池的老化狀態。
