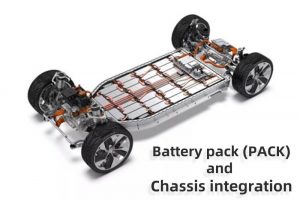

鋰電池作為高壓電池，因其能量密度高、環保、壽命長、充電快等優點，受到3C數碼、電動工具等行業的青睞，對新能源汽車行業的貢獻尤為突出。

接下來，我們將幫助大家了解鋰離子動力電池組的分類、組成、工藝流程和生產線。



鋰離子動力電池組的基本介紹

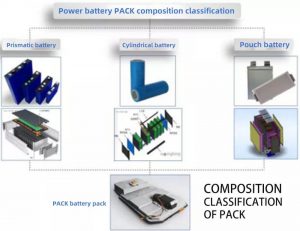

鋰離子動力電池組的分類

1.什么是鋰離子動力電池組

鋰電池電芯、鋰電池模塊和鋰電池鋰離子電源組的一般區別：

電池單體：構成電池鋰離子電源組和電池鋰離子電源組的最基本元素，一般可提供的電壓在3v-4v之間；

電池鋰離子電池：由多個單體集合在一起形成一個物理模塊，提供更高的電壓和容量。

電池鋰離子電源組： 一般是由多個電池鋰離子電源組組成。同時，還增加了電池管理系統（bms），這是電池廠提供給用戶的最終產品。

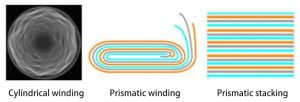

作為鋰離子動力電池組的核心部件，目前根據電池的形狀主要分為三類：棱形外殼、圓柱體和軟性鋰離子動力電池組（聚合物電池）。正負電極以不同的方式被封裝在相應的外殼中。

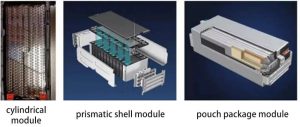

2.電池模塊

通過組裝單體電池，通過母線將電池組成不同的串聯和并聯，可以采用螺絲焊接、電阻焊接、超聲波焊接、超聲波鋁線焊接和激光焊接。考慮到生產產量、效率和連接點的內阻，目前激光焊接是許多電池制造商的首選。

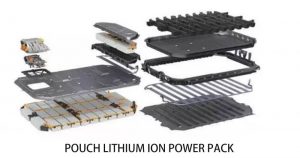

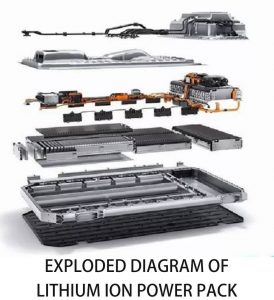

鋰離子動力電池組的組成

主要包括電池模塊、機構系統、電氣系統、熱管理系統和BMS幾個部分。

1.電池模塊
電池模塊負責儲存和釋放能量，為汽車提供動力。

2.機制系統
主要由電池鋰離子動力包上蓋、托盤、各種金屬支架、端板和螺栓組成，起到支撐、抗機械沖擊、機械振動和環保（防水防塵）的作用。

3.電氣系統
主要由高壓跳線或高壓線束、低壓線束和繼電器組成。高壓線束可以看作是鋰離子動力電池組的 “大動脈”，它將動力電池系統的心臟動力源源不斷地傳輸給各個需要的部件。

低壓線束可以看作是鋰離子動力電池組的 “神經網絡”，它實時傳輸檢測信號和控制信號。

4.熱管理系統
熱管理系統主要有四種類型：空氣冷卻、水冷卻、液體冷卻和相變材料。以水冷系統為例，熱管理系統主要由冷卻板、冷卻水管、隔熱墊和導熱墊組成。

5.BMS
電池管理系統Battery management system。它主要由CMU和BMU組成。

●CMU：電池監測單元，負責測量電池的電壓、電流和溫度等參數，以及平衡等功能。當CMU測量這些數據時，它通過前面提到的電池 “神經網絡 “將數據傳輸給BMU。

●BMU：電池管理單元電池管理單元。
它負責評估由CMU傳輸?shù)臄?shù)據。如果數據異常，它將保護電池，發出減少電流的請求，或切斷充放電路徑，以防止電池超過允許的使用條件，同時也管理電池的功率和溫度。

根據之前設計的控制策略，判斷出需要報警的參數和狀態，并將報警信息發送給車輛控制器，最后傳達給駕駛員。以下是相關的十大電池管理系統供應商。





工藝流程

電池鋰離子動力包是新能源汽車的核心能源，為整車提供驅動力。作為新能源汽車的核心部件，其質量直接決定了整車的性能。鋰電池制造設備一般分為三種類型：前端設備、中端設備和后端設備。

設備的精度和自動化水平將直接影響產品的生產效率和一致性。雖然電芯和模塊的種類不同，但鋰離子動力電池組的組成和工藝一般都是一樣的。主要分為裝配工藝、氣密性測試工藝、軟件編寫工藝、電氣性能測試工藝等。





生產線的介紹

鋰離子動力電池組的組裝過程中，有很多柔性電路和壓裝緊固。自動化難度高，投入產出比不高。因此，后端設備的自動化程度會低于前段和中段，但它與圓柱體、棱形殼體、軟質鋰離子動力包中的三種鋰離子動力包電池兼容。

可能需要自動化的工作崗位：

●下殼體自動上線
●模塊自動上線進入殼體
●模塊固定并緊固
●上線并緊固上蓋
●自動涂抹A/B型熱敏膠（根據工藝）。
●自動涂抹密封膠（根據工藝）。
●成品下線
此外，有人會提出，銅牌安裝和螺絲擰緊、氣密性測試、EOL測試也需要自動方法。這種情況比較少，穩定性也難以保證。

后端鋰離子動力電池組生產線批量生產設備主要有兩種操作方式：

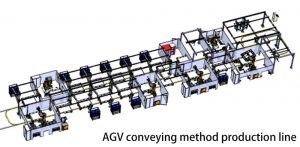

1. AGV+裝配小車
過去主要用在汽車廠，現在電池廠也在慢慢推廣這種模式

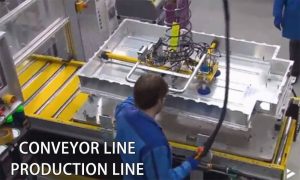

2. 輸送線+托盤模式

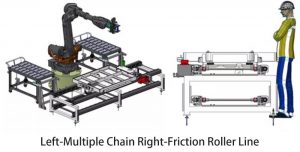

輥道線/輥道摩擦線/多鏈條輸送線







總結

隨著動力電池產業的發展逐漸成熟，鋰電池組的模塊化技術也將越來越成熟。鋰離子動力電池組技術的發展涉及多學科、多領域的知識，需要跨學科的技術整合。

總而言之，包括十大動力電池企業在內的汽車企業要想大規模生產出在壽命、穩定性、可靠性、安全性等方面完全滿足新能源汽車要求的動力電池組產品，需要進行大量的工程實踐和試驗驗證。而產品的不斷優化和升級過程。
