石墨烯材料在鋰電池中的應用與展望

文章來源:本站 人氣:306 次 發表時間:2023-08-05



石墨烯材料優異的機械和物理性能使其成為理想的儲能材料。石墨烯作為一種二維碳納米材料,具有大的比表面積、良好的導電性和導熱性,經常被用作鋰離子電池和超級電容器的材料。

我國天然石墨儲量豐富,但適合制造石墨烯的天然大塊石墨相對較小,不到500萬t。此外,天然石墨直接用作電極材料時,對電解質敏感,高電流充放電性能較差。在放電過程中,由于電解質或有機溶劑的化學反應,陽極電極表面會形成固體電解質界面膜。

此外,隨著鋰離子的嵌入和脫嵌,石墨片的體積不斷膨脹和收縮,容易引起石墨粉化。因此,天然石墨的不可逆容量較高,循環壽命有待進一步提高。

人造石墨與電解質具有良好的相容性,具有良好的充放電性能和循環性能,可逆充電容量達到350mAh/g,不可逆容量遠低于天然石墨。并且在性能相差不大、生產工藝相似的前提下,人造石墨的原材料價格比天然石墨低了一半以上,因此在實際應用中,更加強調使用人造石墨。



石墨烯優異的機械和物理性能使其成為理想的儲能材料。



目前,用于高性能儲能的石墨烯材料或碳材料受到原材料和制備工藝的限制,導致成本高,市場價格高。因此,開發低成本、高容量的制造技術是石墨烯材料儲能應用的關鍵。本文主要介紹了石墨烯材料在鋰離子電池和超級電容器中的應用,以及石墨烯制備技術的現狀。



石墨烯材料在電極材料領域的應用

石墨烯材料有很多用途。它可以用作各種電子產品的顯示屏、環保材料,也可以作為鋰離子電池和超級電容器的電極材料廣泛應用于能源領域。

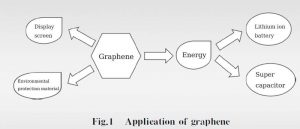

石墨烯材料的應用



石墨烯基鋰離子電池有許多應用場景??蓱?yīng)用于分布式基站,使備用電源單元輕量化、小型化,適應赤道、沙漠、陽光直射等高溫極端環境;它還可以應用于無人機電池和燃料電池汽車,以完成高溫環境下的續航和安全操作。

石墨烯材料超級電容器作為一種很有前途的儲能器件,可以在保持電極材料高比表面積的同時提高能量密度。它可以為智能手表、柔性電子屏幕和可折疊手機等可穿戴電子設備提供大功率電源。

未來,它不僅可以單獨應用于通信、軌道交通、啟??刂频刃枰吖β瘦敵龅念I(lǐng)域,還可以與電池互補,在電動汽車、交通和可再生能源領域同時實現高能量密度和高功率密度。



鋰離子電池材料

高能量密度鋰離子電池是各國政府和電池龍頭企業爭相布局、重點研發的方向。石墨烯材料的宏觀塊體結構是由具有良好導電性的微米級石墨烯材料片重疊形成的,并且具有開放的大孔結構。

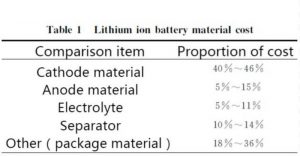

鋰電池材料成本



石墨烯材料的結構特性決定了石墨烯材料儲鋰的行為。鋰離子在石墨烯材料中具有高的儲鋰能力,并且開放的大孔結構還為電解質離子的進入提供了具有極低勢壘的通道。它可以確保石墨烯材料作為鋰離子電池材料具有良好的功率特性。



鋰離子電池負極材料

通常,鋰離子電池的負極材料應具有以下特點:嵌入反應容易、脫嵌快且可逆容量高、充放電性能穩定、循環性能好、環保等。常用的陽極材料包括碳、鈦酸鋰、硅材料和過渡金屬氧化物,其中石墨是商業化程度最高的材料。石墨具有良好的導電性和完整的層狀結構,有利于鋰離子的嵌入和脫嵌,因此在40多年前就被選為負極材料。到目前為止,石墨仍然是應用最廣泛的電極材料。

然而,石墨的容量較低,無法滿足鋰離子電池日益增長的容量要求,而石墨烯材料具有較大的比表面積和更高的容量,可以取代石墨作為鋰離子電池的負極材料。石墨烯材料的比容量是石墨理論容量的兩倍,可以直接用作鋰離子電池的負極材料。石墨烯材料的高比容量主要是由于石墨烯材料邊緣存在大量缺陷和石墨烯良好的導電性,其電極片電阻極低,僅為1Ω。



石墨烯的比容量是石墨理論容量的兩倍



如果石墨烯陽極和磷酸鐵鋰正極結合形成全電池,則可以實現380 W·h/kg的理論能量密度和190 W·h/kg。

然而,使用石墨烯材料作為鋰離子電池的負極材料存在循環壽命低的問題。當石墨烯材料用作負極材料時,其循環穩定性主要取決于鋰離子在嵌入和脫嵌過程中誘導的再聚集,而當使用氧化石墨烯時,這種影響更為明顯。因?yàn)榘l(fā)生的電化學反應會導致石墨烯材料失去含氧官能團,這使得石墨烯片之間更容易重新聚集,電極容量降低,并且電極性能惡化。



鋰離子電池正極材料

鋰電池正極材料主要包括三元材料、磷酸鐵鋰、鈷酸鋰、錳酸鋰等。如果您想了解更多關于磷酸鐵鋰正極材料公司和正極三元材料公司的信息,可以點擊鏈接了解相關信息。然而,磷酸鐵鋰具有比容量低、倍率性能一般、低溫特性差的缺點。

鈷酸鋰具有低質量比容量和高成本。盡管錳酸鋰具有低溫性能好、價格低廉、資源豐富、工藝簡單、污染低、安全性能優異等優點,但其比容量低、高溫性能差、循環壽命低限制了其應用范圍。三元材料以其高能量密度、高容量和豐富的體系組成成為近年來的研究熱點。

為了降低具有高倍率性能和高振實密度的三元材料的生產成本,可以通過摻雜涂層工藝改變?nèi)姵氐陌踩阅?。在正極材料中,添加具有二維高比表面積和優異電子傳輸能力的特殊結構的石墨烯材料,可以大大提高正極材料的導電性,有效提高鋰離子在正極極材料的擴散和傳輸能力。與傳統的導電添加劑相比,石墨烯材料具有添加量少、電化學性能好的優點。

石墨烯材料在高電勢下也具有高的儲鋰活性,因此它也可以用作鋰離子電池的正極材料。其電化學性能主要來源于表面含氧官能團與鋰離子在高電位下的可逆氧化還原反應。目前用于電動汽車的磷酸鐵鋰正極材料的電荷傳輸性能較差,在高速率條件下容量會迅速衰減。在鋰離子正極材料中添加石墨烯材料可以極大地改善這種情況。

研究結果表明,在電池的電極材料中只添加1.5%的石墨烯材料,可以大大提高電池的充電率,電池可以在172秒內充電到137 mA h/g的比容量。這相當于在不到3分鐘的時間內充電到89%,并且在該條件下充電和放電500次循環后可以保持90%的初始容量。

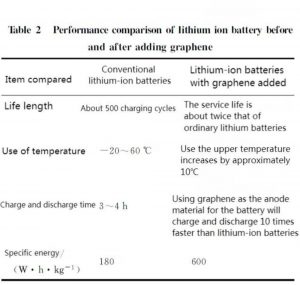

添加石墨烯前后鋰離子電池的性能比較



超級電容器

超級電容器是功率型綠色儲能裝置,具有功率密度高、循環壽命長、充放電速度快、溫度范圍寬、安全可靠等特點。它用于需要抑制可再生能源發電的瞬時波動和啟動大功率電機的場景。

電極材料是超級電容器的關鍵,決定著儲能裝置的主要性能指標,如能量密度、功率密度和循環穩定性。在眾多電極材料中,多孔碳材料因其成本低、易得、電化學穩定性、,良好的導電性和高比表面積。

然而,碳基超級電容器的能量密度仍然很低,約為商用鋰離子電池的1/20,難以滿足儲能器件實際應用的需要,改善孔徑分布和改變表面形狀是提高其能量密度的關鍵因素。

石墨烯儲能材料具有巨大的離子可及比表面積和良好的電荷傳輸性能,在超級電容器中的應用可以大大提高其能量密度。與鋰離子電池不同,超級電容器通過表面氧化還原反應或活性材料表面吸附電荷來儲存能量。因?yàn)閱螌邮┑膬蓚€(gè)表面都可以用來存儲電荷,所以石墨烯的理論容量更大。



超級電容器是綠色能源存儲設備



然而,由于石墨烯的堆積密度非常低,它在制備高功率或高能量密度超級電容器時遇到了瓶頸。因此,盡管石墨烯超級電容器具有高的重量比容量,但體積比容量較小。

通過簡單地過濾電解質,可以調整石墨烯層之間的電解質含量,以達到在一定程度上控制封裝密度的目的。這種石墨烯超級電容器可以實現比傳統電容器高一個數量級的功率密度,并達到接近鉛酸電池的能量密度。

高比表面積石墨烯是開發高性能超級電容器的有效途徑,當各種贗電容活性材料與高導電性和高比表面積的石墨烯相結合時,有望獲得更高容量的超級電容器。值得注意的是,當這種活性材料與石墨烯制備工藝相結合時,儲能裝置的工藝流程和生產成本將大大降低。

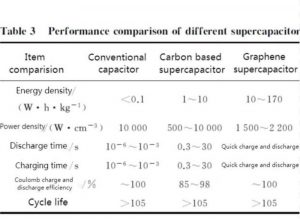

不同超級電容器的性能比較



石墨烯材料制備技術現狀

石墨材料具有許多特殊性能,如耐高溫、導熱性、導電性、化學穩定性、塑性、潤滑性和抗熱震性。近年來,隨著石墨深加工技術的不斷突破,石墨的理化性能得到進一步發展,已成為新能源汽車、環保、新材料、儲能等戰略性新興產業的關鍵材料。目前,最商業化的方式是使用天然石墨制備石墨烯工藝。石墨烯產業的快速發展,直接引發了石墨資源的開發熱潮。

目前中國使用的石墨烯大多來自石墨礦,生產成本很高。石墨烯可以從相對便宜的低熱值煤原料中獲得,提取比例約為3:1,即3噸低熱值煤可以提取約1噸石墨烯。如果這一工藝商業化,將大大降低石墨烯的生產成本,使石墨烯產品得到更廣泛的應用和更大的經濟效益。

清華大學提出了一種適用于不同應用場景的低成本、大規模、連續的石墨烯制備方法,以天然石墨為前驅體材料,通過實驗室小批量制備,獲得了性能穩定、均勻性好的石墨烯、氧化石墨烯、石墨塊等粉末材料。



目前,中國使用的石墨烯大多來自石墨礦,生產成本相對較高。



2017年,新奧(內蒙古)石墨烯材料有限公司建設的100噸級石墨烯中試廠已成功生產石墨烯。該產品具有比表面積超高、層數少、可根據需要進行調整的特點。它還實現了低成本、清潔的生產,可用于儲能、導熱、導電和吸波等復合材料,以及氣體吸附、儲存和分離。

現有的石墨烯制備方法包括氣相合成法、REDOX法和液相剝離法。其中,液相剝離法被認為是大規模制備高性能石墨烯的重要方法之一,但制備效率和產率仍然較低。在液相汽提法制備石墨烯的基礎上,創新性地提出了使用石墨衍生物作為分散劑。

采用高速水相剪切法,建立了年產1t的中試生產線,解決了該工藝效率低、規模化制備困難的問題。經生產線驗證,該工藝綠色環保,以水為溶劑,常壓下,不含表面活性劑等有機成分,對環境無害;石墨烯成本低于500元/公斤;

該產品主要采用剝離法獲得,缺陷少,層數低,多在7層以內,切片直徑為3-5μm。由于不添加表面活性劑,產品無污染,純度高,電導率接近50S/km,達到國際領先水平。



結論與展望

石墨烯材料被認為對未來的工業發展有影響。實現高性能、低成本、高穩定性的石墨烯大規模制備是其應用的前提和保證,也是當前學術界關注和研究的重點。

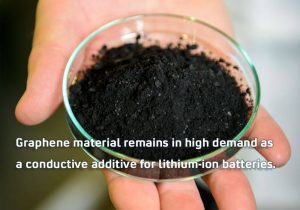

石墨烯-高要求導電材料-鋰離子電池添加劑



目前,石墨烯材料是鋰離子電池行業中最常用的導電添加劑。由于鋰離子電池電動汽車和啟停電池混合動力車的市場份額很大,石墨烯材料作為鋰離子電池的導電添加劑的需求仍然很大。

然而,當用作超級電容器的主電極材料時,仍然存在石墨烯材料純度低、層間容易堆疊、液體吸收大等問題?;谑┎牧蠎?yīng)用和制備技術的研究現狀,未來可開展以下研究方向:

(1) 盡管煤基石墨烯材料已在工程中得到應用,但從產能角度來看,已經實現了石墨烯粉末和薄膜的宏觀定量制備,但煤質和工藝路線對石墨烯的結構和特性有很大影響。不同的應用場景對石墨烯的結構和性能有不同的要求。因此,需要有針對性的研究,根據不同的要求開發適合特定應用場景的石墨烯材料。

(2) 煤制石墨烯電極材料、煤制石墨石墨烯基鋰離子電池和超級電容器的電化學特性研究較少,缺乏系統性,未來可以在上述方向上進一步探索。

(3) 與人造石墨相比,天然石墨的結構特征不利于鋰離子電池電極的制造。在實際應用中,人造石墨更加受到重視。例如,2018年,我國鋰電池負極材料采用人造石墨,占比64%,天然石墨占比24%。

目前,我國鋰電池導電劑中石墨烯材料的需求量約為23萬噸,并隨著新能源汽車等行業的發展而持續上升。未來,應該對用人造石墨制造石墨烯的工藝進行更多的研究,以滿足對石墨烯材料日益增長的需求。
