4680電池是特斯拉新一代直徑為46毫米、高度為80毫米的圓柱形電池，特斯拉也是全球20大軟包電池制造商之一。與其他圓柱形電池相比。

4680電池采用了無電極電池接線片的設計，也被稱為全電池接線片。電池直接從正極/陰極上的集流器中汲取電流，這大大增加了電流路徑，縮短了接線片之間的距離，從而大大提高了電池功率。事實上，方形繞線電池也具有全電池接線片設計結構。





全電池接線片設計

如圖所示，在方繞動力鋰電池的結構設計中，提高電池率的常用方法是改變集電器中的電流路徑，增加電池接線片的載流面積。主要有兩種方案：一種是全電池接線片設計方案，另一種是多電池接線片的設計方案。

全電池接線片方案不需要對未涂覆的集電器進行模切，正極或負極的空白部分通過超聲波焊接到電池接線片上，組裝和焊接過程更簡單。本文簡要介紹了全電池接線片方繞電池的組裝工藝。





彎曲的

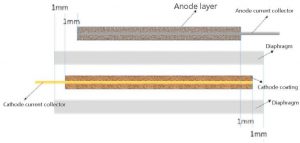

當電池用全電池接線片纏繞時，電池接線片和隔膜的布置如圖所示。正極材料（40）的坯料側（14）分別焊接在正極和負極導電流體上作為接線片，正極和負極片由隔膜（170）分隔，并且正極和負極分別從繞組芯的兩側泄漏。陰極集流器通過集流器直接連接到電池的正極和負極。

從電池接線片的角度來看，提高了電池的功率特性，使電流流動的距離短，并且在高速率下電流密度分布均勻，可以實現電池接線片高功率密度和小發熱。





在纏繞過程中，對隔膜施加一定的張力，以確保陽極片、隔膜和陰極片之間的有序性。

隔膜在膠帶行進方向上的收縮較大，這將導致隔膜嚴重擠壓電池接線片，導致電池芯在纏繞后變形。

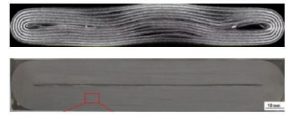

如圖所示，這可能會導致自放電快、容量低、循環性能差等質量問題，較厚的繞組會出現明顯的變形問題。

此外，松散狀態下電芯厚度的一致性差會影響電芯插入過程，增加過程的難度，并可能在進入外殼時對電芯造成損傷。因此，卷繞張力的控制是非常重要的。





在纏繞工藝實驗中，鐵芯需要進行大量的測試以確保產品質量，主要包括：



單元格的尺寸

包括高度、寬度、厚度、膠帶寬度和位置、坯料收集器的均勻性等。這些尺寸可以直接測量，并與纏繞過程和設備的精度有關。



電池接線片和隔膜的長度

為了使從陽極擴散的鋰離子在陰極中具有相應的接收和嵌入晶格，陰極必須完全包裹陽極并具有一定的尺寸余量。為了避免短路的發生，隔膜必須被陰極包裹。

卷繞電池必須確保陰極在長度方向上與陽極相比有余量，隔膜也必須包裹陰極。電池接線片的相對位置非常重要，包括隔膜的長度、正極和陰極之間的相對位置以及與陰極的相對尺寸。電池接線片的涂層規格、纏繞工藝等都會影響尺寸。



電池接線片寬度

在寬度方向上，陰極需要超過陽極一定的余量，隔膜需要超過陰極一定的余量。寬度方向上的對準由卷繞過程的精度決定。當精度高時，余量尺寸較小，電池能量密度較高。

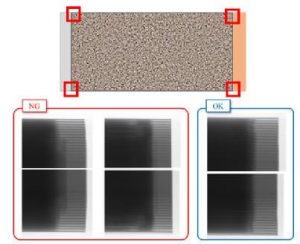

然而，為了避免潛在的安全隱患并降低電池的安全系數，必須確保工藝的準確性。芯的每一層的電池接線片的對準通常通過芯的所有四個角上的X射線來檢測。當正極和負極之間寬度的相對尺寸不符合要求時，設備會自動報警并拒收缺陷產品。





繞組鐵芯的質量

在電池接線片的加工過程中，會對單面涂層、漏箔等有缺陷的電池接線片進行標記，纏繞時會將單個電池接線片卷曲拋出。

然而，有缺陷的電池接線片仍然經常出現在繞組芯中，可以檢查繞組芯的質量，以消除不合格的產品，這可以進一步確保質量。

質量檢查異常的主要原因是電池接線片加工過程中產生的缺陷產品，如涂層表面密度不符合要求、單面涂層、電池接線片存在膠帶等缺陷。



電池接線片可去除毛刺

電池接線片切割機會長期磨損，影響切割效果。因此，刀具需要進行壽命管理，并定期檢查切割質量，避免產生毛刺。切割毛刺的一般觀察過程是：取切割電池片，在光學顯微鏡下觀察切割表面，檢測是否有毛刺。

關于毛刺控制標準，通常毛刺的尺寸小于隔膜厚度的一半，但一些制造商的控制要求更嚴格，并且毛刺不超過涂層。



堆芯內部的其他缺陷

如電池接線片彎曲、陰陽表面涂層、異物等。



堆芯預壓縮

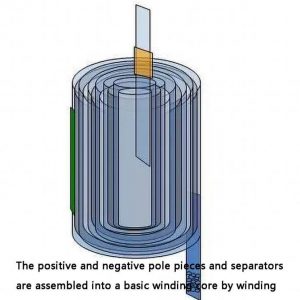

正極和負極電池接線片和隔膜通過繞組組裝成基本繞組芯。然后，細胞通常被預加應力并成形。

芯體通過至少一次熱壓和/或至少一次冷壓成形。預壓縮成型過程如下：將纏繞或層壓的細胞放置在模板上，設置增壓缸的壓力和模板的溫度，

然后，上下模板在一定的壓力和溫度下對單元格進行成型，使單元格的厚度一致，降低單元格的彈性，降低單元格合格率，確保成品單元格厚度的一致性。



熱壓溫度為70～100℃，時間為30～120s，芯壓為0.1～1MPa。電池熱成型的主要目的包括：

（1） 提高鋰離子電池的平整度，使電池的厚度符合要求，具有較高的一致性。

（2） 消除隔膜的褶皺，排出電池內部的空氣，使隔膜與電池正負極耳片緊密貼合，縮短鋰離子的擴散距離，降低電池內阻。

在預壓工藝實驗中，檢測項目主要包括電池接線片是否斷裂、隔膜厚度、透氣性變化等；電池的厚度是否滿足進入外殼的要求等。





隔膜上的微孔結構是離子進出正極和陰極的重要通道。隔膜的透氣性將直接影響電池的性能。隔膜的透氣性是指隔膜在一定的時間壓力下通過的氣體量。

如果隔膜的透氣性不好，會影響鋰離子在正極和負極之間的轉移，從而影響鋰離子電池的充放電。

在熱壓過程中，隔膜可能會被嚴重壓縮，隔膜的厚度變化很大，導致微孔堵塞，用肉眼觀察隔膜會變得透明。傳輸

如果線圈式電池接線片相對較脆，則電池在熱壓成型過程中容易發生粉末掉落甚至斷裂，這將增加電池的內阻，因為電子傳輸受到限制。



細胞熱成型必須避免這種情況的發生。這兩個方面要求熱壓壓力越小越好，時間越短越好。

另一方面，熱壓成型必須使細胞成形，細胞的厚度滿足工藝要求，降低細胞的彈性，并確保成品細胞厚度的一致性。因此，需要對壓力、時間和溫度等工藝參數進行優化。



耐壓絕緣試驗

通常，當電池被熱壓成型時，同時對電池進行絕緣耐壓測試，以檢測電池內部是否存在微短路。如果電池內部有微小的金屬異物顆粒，當電池被按下時，電池隔膜被刺穿，很容易檢測到微短路缺陷產品。

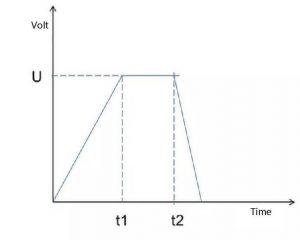

絕緣耐壓試驗通常使用安全儀表。在測試過程中，儀器向電池施加電壓，該電壓持續指定的一段時間，然后檢查泄漏電流是否保持在指定的范圍內，并判斷電池的正極和負極沒有短路。通常，施加的電壓如圖所示：

① 在特定時間t1內，向電池施加從0到U的電壓。

② 電壓U被維持一段時間直到t2。

③ 測試完成后，切斷測試電壓，對電池的雜散電容進行放電。





在測試中，由于正極和負極電池接線片彼此靠近，只有隔膜分開15-30μm，裸電池內部會形成一定的電容（雜散電容）。

由于電容的存在，測試電壓必須從“零”開始緩慢上升，以避免充電電流過大。電容越大，斜坡上升時間t1就越長，并且可以一次增加的電壓就越低。

當充電電流過大時，肯定會引起測試人員的誤判，使測試結果不正確。一旦被測電池的雜散電容充滿電，只剩下實際的泄漏電流。由于直流耐壓試驗會給被測電池充電，因此一定要在試驗后對被測電池進行放電。

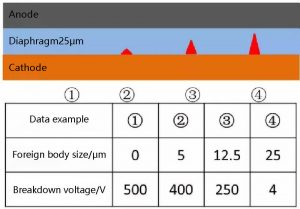

隔膜具有一定的耐壓強度。當負載電壓過高時，隔膜肯定會被擊穿，并形成泄漏電流。因此，首先，電池絕緣測試電壓應低于擊穿電壓。如圖所示，當正極和負極之間沒有異物時，在測試電壓下，泄漏電流小于規定值，判斷電池合格。



如果正極和陰極之間有一定尺寸的異物，隔膜會被擠壓，正極和陰極的距離會減小，正極和負極之間的擊穿電壓會下降。如果仍然施加相同的電壓，則泄漏電流可能超過設定的報警值。

通過設置測試電壓等參數，可以統計分析判斷電池內部異物的大小，然后根據實際產品生產狀態和質量要求，設置測試參數，制定質量判斷標準。





在測試中，主要參數包括電壓上升時間t1、電壓保持時間t2、負載電壓U和警報泄漏電流。如上所述，t1和U與單元的雜散電容有關。電容越大，斜坡上升時間t1就越長，并且負載電壓U就越低。

此外，U還與隔膜本身的耐壓強度有關。通常，隔膜越薄，耐壓強度越低，測試電壓U也應該更低。報警電流設置需要考慮電容器充電電流。充電電流越大，報警電流應該越大，否則會造成誤判，合格的產品會被判定為不合格，從而影響產品合格率。

當隔膜的含水量較大時，很容易形成較大的漏電流。如圖所示，如果測試電池內部有異物，將導致內部短路，隔膜將被擊穿。





因此，裸電池的絕緣耐壓測試是產品工藝檢驗的重要環節，可以檢測出不合格產品，提高最終電池產品的安全系數。實際測試需要考慮參數設置、判斷標準等諸多因素。



蓄電池接線片焊接

如圖所示，組裝頂蓋，通過激光焊接或電阻焊接將正極空白集電器和正極母線焊接在一起。

將陰極毛坯集電器和陰極母線焊接在一起。當設計容量相對較大時，兩個繞組芯可以并聯連接。

焊接時，可以先將多個繞組芯并聯焊接在一起，也可以將每個繞組芯單獨焊接（例如，將兩個繞組芯分別焊接在232條母線上），并在激光焊接后將多個卷芯并聯連接。

焊接工藝需要根據集電器材料、形狀、厚度、張力要求等選擇合適的激光和焊接工藝參數，包括焊接速度、波形、峰值、焊頭壓力等，設置合理的焊接工藝參數以確保最終焊接效果符合動力電池的要求。

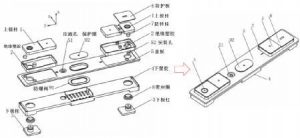

頂蓋如圖所示。其結構主要由頂蓋板、電池正負極接線片、防爆裝置、液體注入孔等組成。通常，電池接線片部分包括翻轉裝置（OSD）、電流切斷結構（CID）和短路裝置。（保險絲）和其他機構。

通常，在電池的頂蓋上有兩個電池接線片穿孔，分別對應于正極電池接線片和負極電池接線片。并與頂蓋片電絕緣，并且在負極電池接線片附近設置短路部件。

當動力電池的內部壓力增加時，短路部分向上移動，使動力電池的正極和負極形成回路，回路中產生大電流，使連接部分熔斷，從而切斷主電路。





將絕緣膜包裹在外殼中

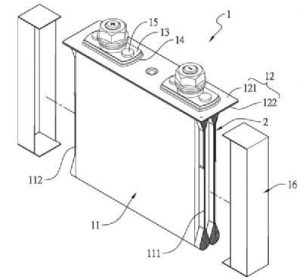

在激光焊接和外殼之間包裹一層絕緣膜，并用絕緣膜覆蓋焊接電池接線片的繞組芯，如圖所示，包括：

（1） 與正極和負極母線接觸的絕緣膜的厚度應較大，例如不小于0.1mm；（2） 繞組鐵芯上其余絕緣膜的厚度可以更薄，例如0.05mm。然后，將鐵芯放入外殼中，如圖11所示。





頂蓋激光焊接

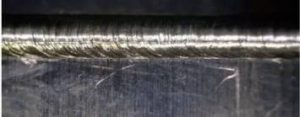

頂蓋和外殼通過激光焊接在一起，如圖所示。激光焊接具有能量密度高、功率穩定性好、焊接精度高、易于系統集成等優點。

頂蓋密封焊縫是方形鋁電池中最長的焊縫，也是焊接時間最長的一條焊縫。焊接速度相對較低，焊縫的熱循環時間相對較長，熔池有足夠的時間流動和凝固，保護氣體可以很好地覆蓋熔池，很容易獲得光滑、飽滿、一致的焊縫。

加快焊接熱循環時間縮短，金屬的熔化過程更激烈，飛濺增加，對雜質的適應能力會更差，更容易形成飛濺孔。同時，熔池凝固時間的縮短會導致焊縫表面粗糙一致。減少

當激光光斑較小時，熱輸入不大，可以減少飛濺，但焊縫的深度和寬度相對較大，焊縫寬度不夠；當激光光斑較大時，需要輸入較大的激光功率來增加焊縫的寬度。但同時，會導致焊接飛濺增加，焊接表面成形質量變差。





具體工藝參數包括：



一次注射

對于第一次注入，注入體積為總電解質的80%。注射機首先排空電解液以去除氣泡，然后排空電池室，然后在壓力下注入氮氣。在電池內部，電解液會自動注入電池兩次。

抽真空

液體注入完成后，將電池抽真空3分鐘，使電解質完全滲透。

室溫下站立

電解液繼續滲入電池接線片的孔隙中。

開啟預充電

充放電設備放置在環境露點為-60°C的預充電室內，利用室內排風機排風，不斷補充干燥空氣。預充電程序為0.2C充電60min，SOC約為20%。

二次加注

注入總電解質體積的20%，并再次抽真空2分鐘。

鋰電池電解質的作用是在正極和負極之間傳導離子，充當充電和放電的介質，就像人體的血液一樣。如何將電解液充分、均勻地滲透到鋰電池中已成為一個重要問題。

因此，液體注入過程是一個非常重要的過程，它直接影響電池的性能。液體注入分為兩個步驟：1）液體注入，將電解液注入電池；2） 滲透，將注入的電解質吸收到電池單元中，這非常耗時，并大大增加了鋰離子電池的生產成本。

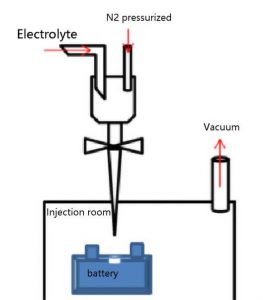

如圖所示，電解液通過定量泵注入密封室，電池被放入液體注入室，然后真空泵將液體注入室抽空，電池內部也形成真空環境。

然后將噴嘴插入電池注入口，打開電解液注入閥，用氮氣將電解液室加壓至0.2-1.0Mpa，保持一定時間，然后將注入室排氣至常壓。

最后，讓它靜置很長一段時間（2-36h），這樣電解液就可以被電池的正極和負極材料以及隔膜充分滲透。當注射完成時，電池被密封，電解液理論上會從電池頂部滲透到隔膜和電極中。

但事實上，大量電解液向下流動并聚集在電池底部，然后通過毛細管壓力滲透到隔膜和電極的孔隙中，如圖所示。





通常，隔膜由多孔親水材料組成，孔隙率通常相對較大，而電極由各種顆粒組成的多孔介質組成。一般認為，電解質在隔膜中的滲透速度比在電極中的快，因此電解質的流動過程應首先滲透到隔膜中，然后通過隔膜滲透到電極中，如圖所示。

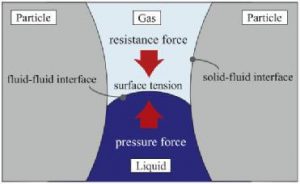

如圖所示，電解質在電極孔中擴散的機制可以看作三種力之間的相互作用：來自電解質流的壓力Fl、由表面張力Fs引起的毛細管力和由孔中空氣引起的阻力Fg。

當注入液體時，排空電池可以減少空氣產生的阻力，在壓力下注入電解質可以增加液體流動的驅動力。因此，真空加壓注射有利于電解液的滲透。





在鋰離子電池的第一次充放電（預充電）過程中，電解質在陰極表面被還原，不溶性還原產物沉積在陰極材料表面以形成鈍化層。

也就是說，固體電解質界面膜（SEI），這種鈍化膜具有固體電解質的特性，是電子的絕緣體，但卻是Li+的優良導體，并且Li+可以通過鈍化層自由插入和提取。

SEI膜開始形成的電壓不是固定的，它可以是2V、1V或0.8V；而且SEI膜將在電池的充電和放電循環期間連續形成，

它還與許多因素有關，如陽極材料、電解質成分、添加劑、充電速率、溫度等。同時，預充電反應會產生一些氣體，如乙烯、氫氣和一氧化碳。

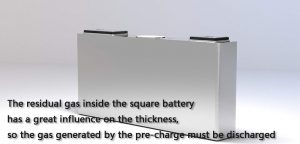

方形電池內部的殘余氣體對厚度有很大影響，因此必須將預充電產生的氣體排出。預充和排氣一般有兩種方式：一種方式是在預充過程中用膠帶和橡膠套棉粘住注液孔，負壓密封時一次性排出氣體；

另一種方法是在預充電過程中打開注入孔，以允許氣體自由排放。這種方法對環境溫度和濕度要求較高，需要較大的投資，但工藝相對簡單。

封閉式工藝在密封過程中有很大的氣流，會沖洗出電解液，沖洗量無法控制。然而，當打開過程被預先填充時，氣體被緩慢地排出，并且電解質不會被帶出，并且在密封過程中沒有電解質被排出，并且注入體積的一致性良好。

將電池充滿電，解剖電池后觀察電池接線片的外觀。發現封閉式工藝電池接線片表面有很多污漬，開放式工藝電池接片表面非常干凈，鋰離子不能通過氣泡，并且在陰極片的表面上發生不均勻的電化學反應。



在打開過程的預充電過程中，氣泡被釋放，鋰離子在陰極表面均勻反應，電極表面的顏色顯示出良好的一致性，并且SEI膜形成得相對致密。

為了提高鋰離子電池的生產效率，有必要優化電池預充電電流和時間，以便在最短的時間內將電池中的氣體完全排出。預充排氣過程為：預充SOC約為30%（0.2C，1.5h），預充后真空度為10min，真空度為-96KPa。





注射口焊接

用膠釘密封電池注入口的開口，蓋上鋁注入塞，然后將注入塞焊接到電池的頂蓋上進行密封，使電池內部完全密封。焊接質量與電池的密封性有關。焊接不良會導致電池泄漏、鋰沉淀和電池外觀不良。

對于目前的激光密封設備，CCD拍攝效果和焊接波形設置對焊接有一定的影響；合理設置保護氣體類型和保護氣體參數，可以提高焊縫的均勻性和寬度；清潔，減少雜質和異物的引入，可以有效降低焊渣產生的概率。





在機械配合方面，間隙配合優于過盈配合。先點焊后連續焊接的方法可以在很大程度上解決間隙配合時的翹曲問題；增加對注射孔凹面平臺傾角的尺寸控制可以提高焊接熔深。焊接速度、輸出功率和光斑直徑的一致性是影響焊接強度的主要工藝參數。

最后，電池經過成型（電池經過幾個完整的充電和放電程序）和老化（在45°C的4.0V充電狀態下儲存7天，然后在25°C下儲存2天，然后進行分選），以完成制造過程。
